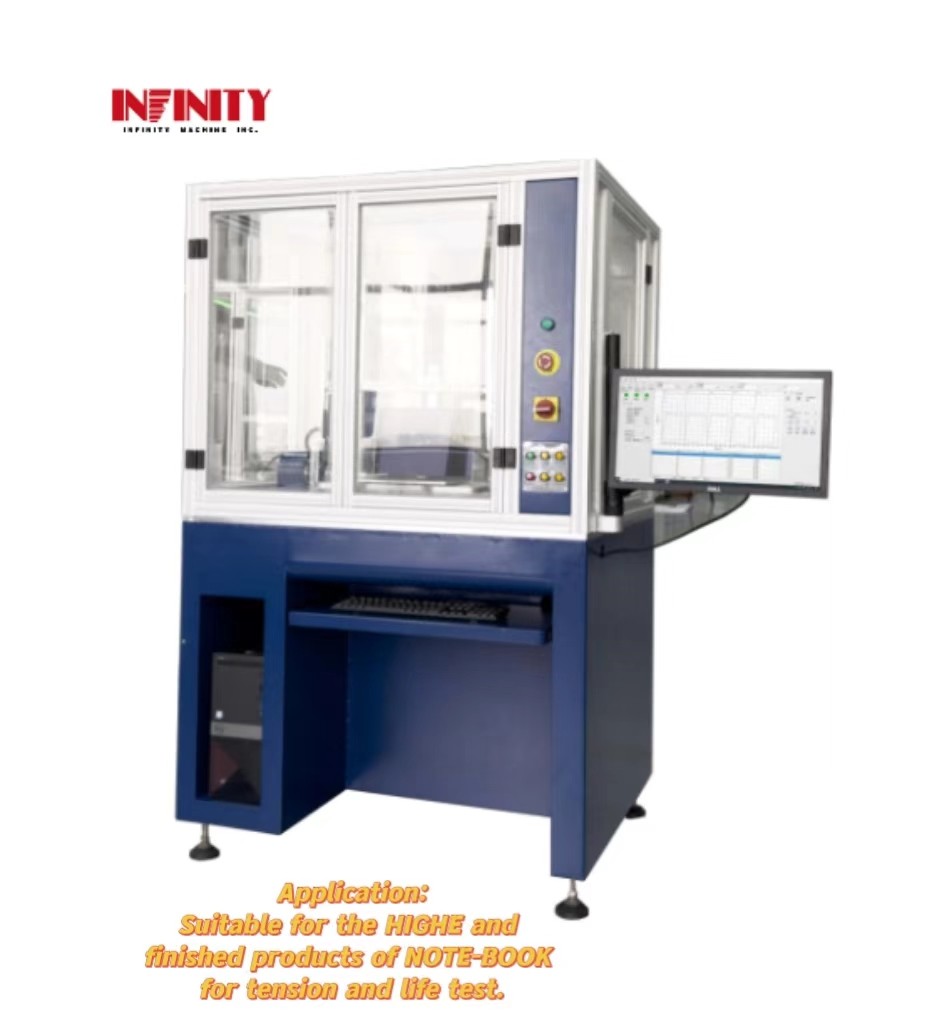

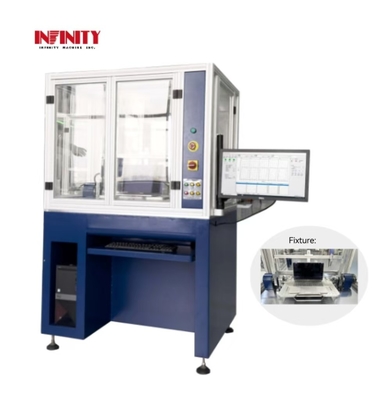

Teste de torção automático de eixo rotativo para ensaio de atenuação de binário de portáteis

Teste de torção automático de eixo rotativo utilizado para ensaios de atenuação de binário de notebook

Modelo:IF4321

Aplicação:

Este dispositivo é aplicável ao HINGE e aos produtos acabados do NOTE-BOOK para ensaio de torção (atenuação de torção) e de duração.e enviar o sinal de torção coletado para PC através do USB3.0 módulo de comunicação de isolamento fotoeléctrico, que registará automaticamente a alteração da curva e desenhará a curva de vida da atenuação da torção.Para atingir o objectivo da medição do binário no produto acabado (não é necessário desmontar o HINGE), a utilização de software para definir as condições de ensaio, fácil de operar, e todos os dados podem ser armazenados (condições de ensaio, curva de ângulo de torção, curva de decadência de vida, relatório de dados de ensaio... etc.).

Características:

• Impressão em tempo real do torque atual e mudanças de ângulo, você pode exibir: torque-ângulo (N/m-Deg), ou torque-tempo (N/m-tempo) curva.
• Taxa de amostragem de dados até 2000 vezes/segundo.
• O eixo Z é accionado por um servomotor japonês Panasonic, baixo ruído, uso durável.o binário é capturado a alta velocidade enquanto a rotação do eixo Z é controlada com precisão para formar um circuito fechado para completar o binário de comando.
• A linguagem pode ser alterada em três interfaces de operação simplificadas/tradicionais/inglês, as unidades de binário N, kN, lbf, kgf, gf e mm, cm, m, inch combinação pode ser alterada à vontade,adequado para clientes globais.
• As condições de ensaio são definidas por um software de computador (incluindo o intervalo de medição do ângulo, a posição da origem do curso, a velocidade de medição, os tempos de medição, o tempo de pausa, N segundos após N vezes de ensaio...). ... etc.).
• Pode imprimir e armazenar gráficos (curva de ângulo de torção + dados, curva de atenuação de binário + dados, relatórios de ensaio).
• O título do relatório de ensaio, as especificações do produto, a data do ensaio, o operador, o número do ficheiro, etc., podem ser alterados a qualquer momento (tanto em chinês como em inglês).
• Manter os dados originais automaticamente, os dados de ensaio antigos podem ser carregados a qualquer momento, armazenamento em arquivo, ajuste de ficheiros e impressão.
• O relatório pode determinar automaticamente se o sistema está aprovado ou não, de acordo com os limites superiores e inferiores definidos, e gerar automaticamente o valor máximo do binário,Valor mínimo do binário e valor médio dos tempos de ensaio correntesO valor máximo do binário, o valor mínimo do binário e o valor médio de cada curva podem ser gerados.
• Regista automaticamente todas as curvas de ângulo de torção, curvas de atenuação de binário + dados.
• Relatório da curva de atenuação da torção: mostra a relação entre a variação do valor de torção (atenuação) e o número de vezes durante todo o ensaio.
• Acionado por um servomotor japonês Panasonic, com um código de pulso alto de 2500r, posicionamento de alta precisão, baixo ruído, grande torque, pode ser usado por um longo tempo.
• Utiliza um sensor de binário de precisão Korea SETECH para medir o binário com uma precisão de até ± 0,5% FS.
• A aplicação de uma força de dois lados garante que os braços de balanço síncrono esquerdo e direito não tremerão e que a força de aquisição é altamente precisa durante o ensaio;É equipado com um dispositivo de correspondência dos eixos de dois lados para garantir a consistência e a precisão do ensaio do eixo HINGE testado..

SParâmetro de especificação:

Curva: Tor- Não.- tempo (kgf.cm-tempo)

FInstruções:

Os nossos serviços:

Assistência à implementação, instalação, formação, calibração, manutenção preventiva, apoio técnico, melhoria, reparação e peças.

Embalagem do produto:

OMáquina de ensaio de torçãoA caixa será selada e rotulada com as informações do produto para facilitar a sua identificação.
