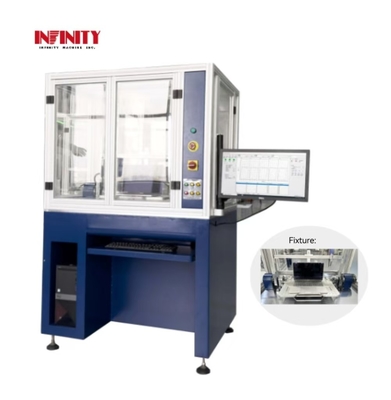

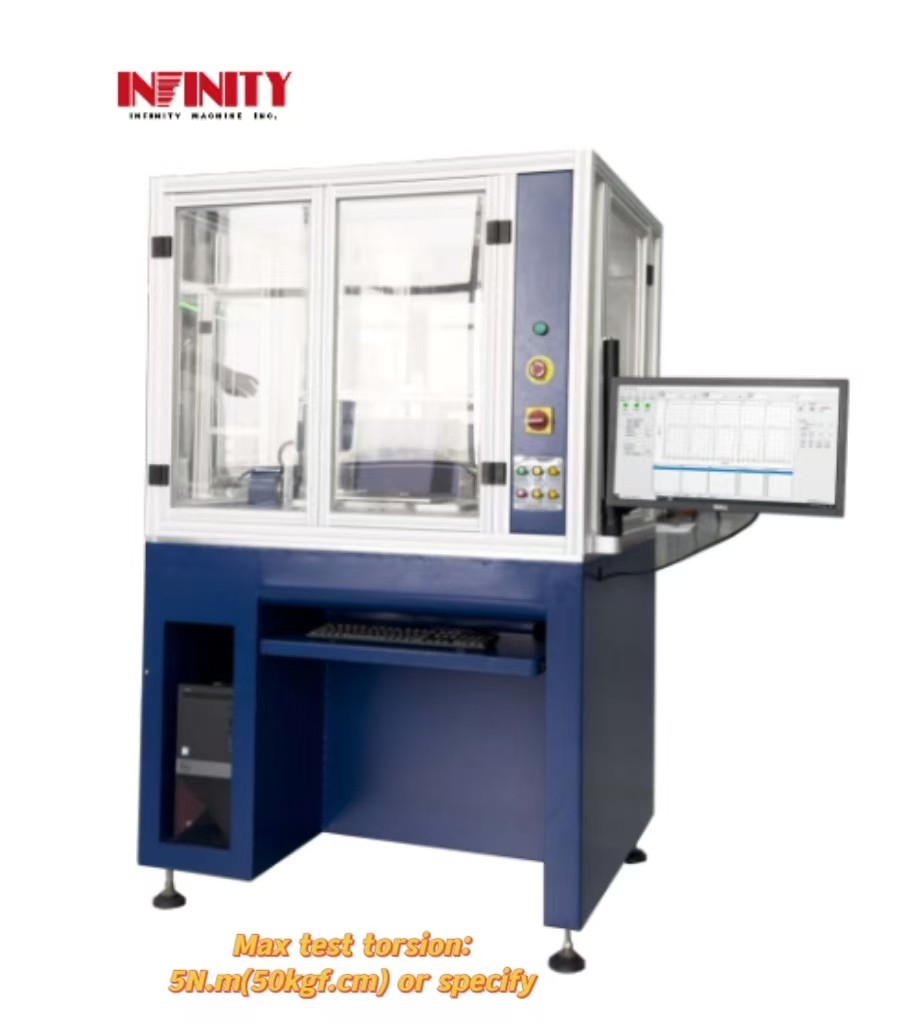

Teste de torção automático de eixo rotativo de alta velocidade de 180° Taxa de amostragem de dados 2000 vezes/s

Teste de torção automático de eixo rotativo de alta velocidade de 180° Taxa de amostragem de dados 2000 vezes/s

Modelo:IF4321

Aplicação:

Este dispositivo é aplicável ao HINGE e aos produtos acabados do NOTE-BOOK para ensaio de torção (atenuação de torção) e de duração.e enviar o sinal de torção coletado para PC através do USB3.0 módulo de comunicação de isolamento fotoeléctrico, que registará automaticamente a alteração da curva e desenhará a curva de vida da atenuação da torção.Para atingir o objectivo da medição do binário no produto acabado (não é necessário desmontar o HINGE), a utilização de software para definir as condições de ensaio, fácil de operar, e todos os dados podem ser armazenados (condições de ensaio, curva de ângulo de torção, curva de decadência de vida, relatório de dados de ensaio... etc.).

Características:

• Impressão em tempo real do torque atual e mudanças de ângulo, você pode exibir: torque-ângulo (N/m-Deg), ou torque-tempo (N/m-tempo) curva.
• Taxa de amostragem de dados até 2000 vezes/segundo.
• O eixo Z é accionado por um servomotor japonês Panasonic, baixo ruído, uso durável.o binário é capturado a alta velocidade enquanto a rotação do eixo Z é controlada com precisão para formar um circuito fechado para completar o binário de comando.
• A linguagem pode ser alterada em três interfaces de operação simplificadas/tradicionais/inglês, as unidades de binário N, kN, lbf, kgf, gf e mm, cm, m, inch combinação pode ser alterada à vontade,adequado para clientes globais.
• As condições de ensaio são definidas por um software de computador (incluindo o intervalo de medição do ângulo, a posição da origem do curso, a velocidade de medição, os tempos de medição, o tempo de pausa, N segundos após N vezes de ensaio...). ... etc.).
• Pode imprimir e armazenar gráficos (curva de ângulo de torção + dados, curva de atenuação de binário + dados, relatórios de ensaio).
• O título do relatório de ensaio, as especificações do produto, a data do ensaio, o operador, o número do ficheiro, etc., podem ser alterados a qualquer momento (tanto em chinês como em inglês).
• Manter os dados originais automaticamente, os dados de ensaio antigos podem ser carregados a qualquer momento, armazenamento em arquivo, ajuste de ficheiros e impressão.
• O relatório pode determinar automaticamente se o sistema está aprovado ou não, de acordo com os limites superiores e inferiores definidos, e gerar automaticamente o valor máximo do binário,Valor mínimo do binário e valor médio dos tempos de ensaio correntesO valor máximo do binário, o valor mínimo do binário e o valor médio de cada curva podem ser gerados.
• Regista automaticamente todas as curvas de ângulo de torção, curvas de atenuação de binário + dados.
• Relatório da curva de atenuação da torção: mostra a relação entre a variação do valor de torção (atenuação) e o número de vezes durante todo o ensaio.
• Acionado por um servomotor japonês Panasonic, com um código de pulso alto de 2500r, posicionamento de alta precisão, baixo ruído, grande torque, pode ser usado por um longo tempo.
• Utiliza um sensor de binário de precisão Korea SETECH para medir o binário com uma precisão de até ± 0,5% FS.
• A aplicação de uma força de dois lados garante que os braços de balanço síncrono esquerdo e direito não tremerão e que a força de aquisição é altamente precisa durante o ensaio;É equipado com um dispositivo de correspondência dos eixos de dois lados para garantir a consistência e a precisão do ensaio do eixo HINGE testado..

SParâmetro de especificação:

Curva: Tor- Não.- tempo (kgf.cm-tempo)

FInstruções:

Apoio e Serviços:

Assistência à implementação, instalação, formação, calibração, manutenção preventiva, apoio técnico, melhoria, reparação e peças.

Embalagem e transporte:

Embalagem do produto:

A máquina de teste de torçãoA caixa será selada e rotulada com as informações do produto para facilitar a sua identificação.

Transporte marítimo:

O transporte da TorçãoMáquina de ensaioO transporte será organizado para garantir a entrega atempada e a manipulação segura do produto.O cliente será fornecido com as informações de rastreamento para monitorar o estado da remessa.
