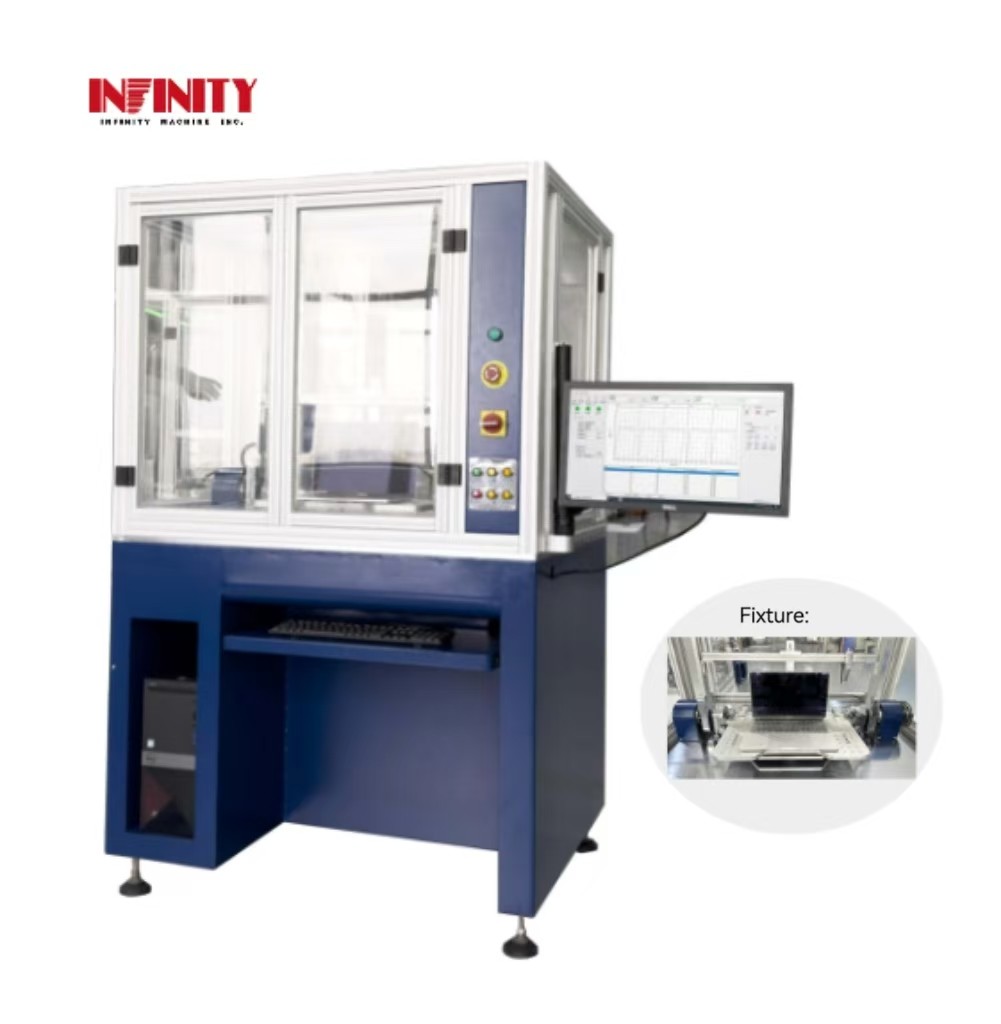

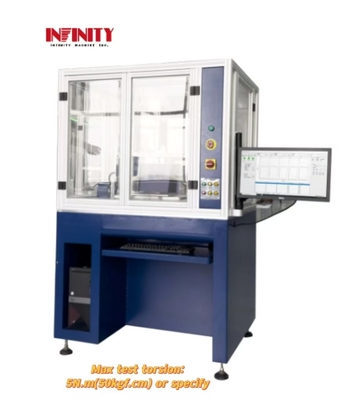

Máquina de ensaio de torção automática de eixo rotativo de alta precisão com sensor de binário de precisão SETECH

Teste de torção automático do eixo rotativo

Modelo:IF4321

Aplicação:

Este dispositivo é aplicável ao HINGE e aos produtos acabados do NOTE-BOOK para ensaio de torção (atenuação de torção) e de duração.e enviar o sinal de torção coletado para PC através do USB3.0 módulo de comunicação de isolamento fotoeléctrico, que registará automaticamente a alteração da curva e desenhará a curva de vida da atenuação da torção.Para atingir o objectivo da medição do binário no produto acabado (não é necessário desmontar o HINGE), a utilização de software para definir as condições de ensaio, fácil de operar, e todos os dados podem ser armazenados (condições de ensaio, curva de ângulo de torção, curva de decadência de vida, relatório de dados de ensaio... etc.).

Características:

1.Exposição em tempo real das alterações de torque e ângulo de corrente, pode exibir: curva torque-ângulo (N/m-Deg), ou torque-tempo (N/m-tempo).

2.Rate de amostragem de dados até 2000 vezes/segundo.

3O eixo Z é accionado por um servomotor japonês Panasonic, baixo ruído, uso durável.o binário é capturado a alta velocidade enquanto a rotação do eixo Z é controlada com precisão para formar um circuito fechado para completar o binário de comando.

4A linguagem pode ser alterada em três interfaces de operação simplificadas/tradicionais/inglês, as unidades de binário N, kN, lbf, kgf, gf e mm, cm, m, polegada podem ser alteradas à vontade,adequado para clientes globais.

5As condições de ensaio são definidas por software informático (incluindo a gama de medição do ângulo, a posição da origem do curso, a velocidade de medição, os tempos de medição, o tempo de pausa, N segundos após N vezes de ensaio...). ... etc.).

6.Pode imprimir e armazenar gráficos (curva do ângulo de torção + dados, curva de atenuação do binário + dados, relatórios de ensaio).

7O título do relatório de ensaio, as especificações do produto, a data de ensaio, o operador, o número do processo, etc., podem ser alterados a qualquer momento (tanto em chinês como em inglês).

8Manter os dados originais automaticamente, dados de ensaio antigos podem ser carregados a qualquer momento, armazenamento de arquivos, ajuste de ficheiros e impressão.

9.O relatório pode determinar automaticamente se o sistema está aprovado ou não de acordo com os limites superiores e inferiores definidos e gerar automaticamente o valor máximo do binário,Valor mínimo do binário e valor médio dos tempos de ensaio correntesO valor máximo do binário, o valor mínimo do binário e o valor médio de cada curva podem ser gerados.

10. Regista automaticamente todas as curvas de ângulo de torção, curvas de atenuação de binário + dados.

11Relatório da curva de atenuação da torção: mostra a relação entre a variação do valor de torção (atenuação) e o número de vezes durante todo o ensaio.

12Acionado por um servomotor japonês Panasonic, com um alto código de pulso de 2500r, posicionamento de alta precisão, baixo ruído, grande binário, pode ser usado por muito tempo.

13. Utiliza o sensor de binário de precisão Korea SETECH para medir o binário com precisão de até ± 0,5% FS.

14.A aplicação de força de dois lados garante que os braços de balanço síncrono esquerdo e direito não tremerão e que a força de aquisição é altamente precisa durante o ensaio;É equipado com um dispositivo de correspondência dos eixos de dois lados para garantir a consistência e a precisão do ensaio do eixo HINGE testado..

SParâmetro de especificação:

Curva: Tor- Não.- tempo (kgf.cm-tempo)

FInstruções:

Apoio e Serviços:

A TorçãoMáquina de ensaioO suporte técnico e os serviços do produto incluem:

- Orientações de instalação e instalação

- Serviços de calibração e manutenção

- Assistência em resolução de problemas e reparação

- Atualizações e melhorias de software

- Formação e educação sobre funcionamento e segurança das máquinas

- Consulta sobre normas e procedimentos de ensaio
