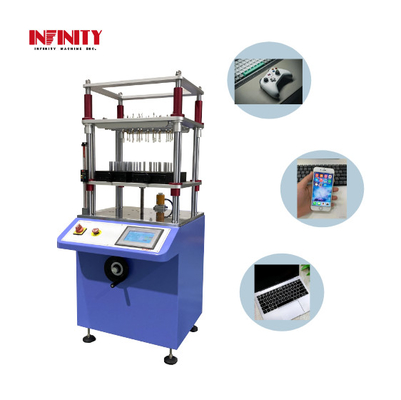

Máquina de ensaio de botões de alta velocidade de precisão durável para produtos eletrônicos

Máquina de ensaio de botões de alta velocidade

Número do modelo: IN-3302

Aplicação:

O dispositivo é utilizado para teclado de computador, teclado de notebook, telefone celular, calculadora, e-book, dicionário eletrônico, controlador de jogos, controle remoto e outros produtos eletrônicos.

Características:

1A Panasonic japonesa foi usada.^®Seromotor + SHIMPO^®Motor de redução de velocidade planetário, baixo ruído, utilização duradoura;

2.Utilizando o botão de pressão da sonda de regulação de carga, e equipado com uma mesa especial de correcção de carga da sonda e um peso electrónico que corrige a saída da sonda de regulação de carga,a força de golpe pode ser controlada com precisão e a vida de fadiga mecânica da chave pode ser verdadeiramente refletida.

3. A máquina adota como suporte o aço de rolamento de alta potência do Japão THK®, a transmissão linear do rolamento do Japão THK®, uso durável; A mesa de ensaio é feita de alumínio Anodizado,textura da superfície resistente ao desgaste, equipados com poros para o posicionamento do teclado;

4.Japão OMRON®7"TFT tela sensível ao toque a cores + controle Mitsubishi® PLC, interface de operação em inglês e chinês, dois modos de ensaio: modo de ensaio contínuo -- modo de ensaio contínuo rápido;Modo de ensaio intermitente -- para satisfazer os requisitos de ensaio do tempo de retenção da tecla, você pode definir o tempo de retenção da imprensa 0,1 ~ 99,99sec, subir (cabeça fora do botão) tempo de residência 0,1 ~ 99,99sec. tempos de teste 0 ~ 99999999 vezes pode ser definido, com função de memória de falha de energia,atingir o número definido de parada automáticaVelocidade de ensaio: 60 a 360 vezes/min no modo de ensaio contínuo, 5 a 100 vezes/min no modo de ensaio intermitente.

5.Utilizando uma ranhura de guia de alta rigidez, pode ser movido para frente e para trás, a cabeça de medição pode ser movida para a esquerda e para a direita, basicamente pode medir qualquer chave.

6Sensor de força incorporado, pode testar a pressão da cabeça em tempo real, mais preciso e conveniente.



Parâmetros de especificação:



Projeto	SEspecificações
Teste a viagem.	10 mm
Diâmetro da cabeça de prensagem	6 ou 8 mm (dureza de espuma 65, cabeça de silicone condutiva preta, superfície de contacto esférica)
Barras de pressão A	750gf (10 conjuntos)
Barra de pressão B	1500gf (10 conjuntos)
Barras de pressão C	3000 gf (10 conjuntos)
Ao mesmo tempo, para atingir o número de produtos	12
Capacidade de chamadas eletrónicas	Nível de precisão de 5000gf 1
Distância de elevação da superfície de trabalho	0~150mm de elevação manual, correspondem à régua de altura
Intervalo de retenção da amostra	460x320 mm
O âmbito de instalação da medição da cabeça	460x320 mm
Mantenha a pressão baixa por tempo.	0.1 a 99,99 segundos (configuração disponível)
Aumento do tempo de permanência	0.1 a 99,99 segundos (configuração disponível)
Configuração do número do ciclo	0~99999999 vezes (configuração)
Velocidade de ensaio	Modo de ensaio contínuo 60~360 vezes/min Modo de ensaio contínuo 5~100 vezes/min
Padrão de ensaio	Modo de ensaio contínuo, modo de ensaio intermitente
Acessórios de máquinas	30 cabeças de medição de regulação de carga (podem ser opcionais), 10cabeças de medição fixas (podem ser opcionais), Tabela de regulação da carga (padrão), padrão de pesagem electrónica (5000 gf)
Volume	W680x D7300 x H1300mm
Peso	Cerca de 215 kg.
Fonte	1 ′′,AC220V, 5A

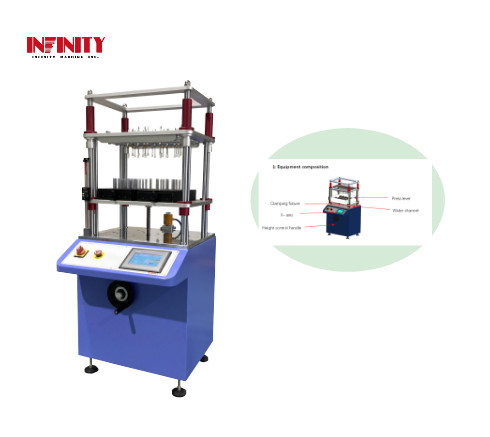

Descrição pormenorizada do equipamento:
