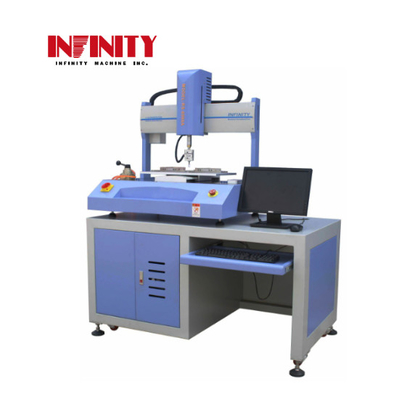

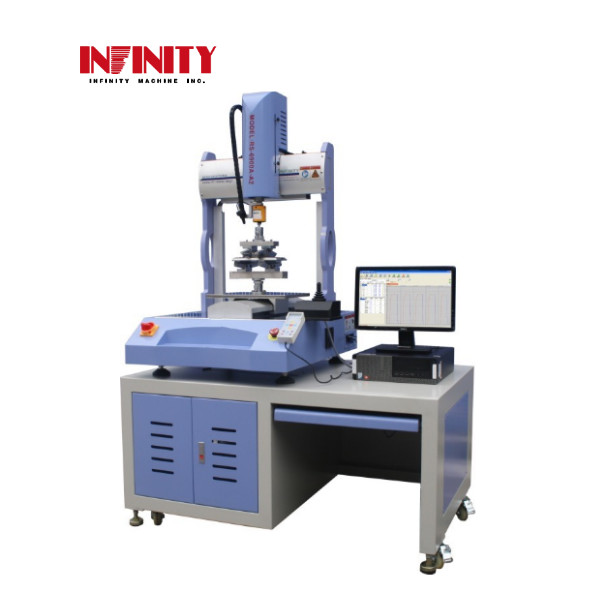

Máquina de Teste de Relação de Clique de Botões, Interruptores, Teclados, Laptop, Smartphone, Compressão e Dobramento





Aplicação:



Este testador multifuncional servo controlado é controlado pelos eixos X, Y, Z, sendo adequado para o teste de força de botões, compressão de produtos eletrônicos, teste de flexão em 3 pontos e teste de flexão em 4 pontos.



Especialidades Servomotor da Panasonic japonesa



1. O testador é movido pelos eixos X, Y, Z, sendo que X e Y movem a plataforma de teste, de modo a realizar o teste de compressão multiponto para os botões, teste de força e teste de compressão de produtos eletrônicos; o eixo Z está conectado ao transdutor para aplicar a força de teste, coletar a força de teste e controlar o tempo de compressão.

2. O sistema é controlado por software profissional de computador, podendo definir a força de teste, o tempo de teste, os ciclos de teste e a velocidade de teste, além de coletar a força de teste, o tempo de teste e a velocidade de teste para gerar o gráfico de teste.

3. Os eixos X, Y, Z são acionados por servomotor da Panasonic japonesa para acionar; transmissão por fuso de esferas preciso, que pode alcançar baixo ruído e longa durabilidade.



4. O testador é equipado com uma caixa controlada, o operador também pode usar a caixa para a configuração do testador.

5. O testador é do tipo mesa, com uma mesa especial como acessório.



6. A interface em chinês ou inglês pode ser opcional. A unidade (N, Lb, gf, kgf) pode ser alternada livremente.

7. O método de teste pode ser definido, salvo e chamado para uso a partir do registro salvo. Os dados e a curva podem ser impressos diretamente.



8. A curva de amortecimento de vida útil pode ser criada, o relatório de teste pode ser convertido para o formato de arquivo Excel e PDF.



Parâmetros técnicos



:



 Modelo



 IF4331



 Método de acionamento do eixo Z Servomotor da Panasonic japonesa



Transdutor	50N(5kgf)1000N(100kgf)
Faixa de acionamento (para cima e para baixo)	0~150mm
Faixa de teste de carga	0~50N(5kgf)ou 0~1000N(100kgf)
Resolução da carga	±0.03mm
Precisão da carga	±0.5%F.S
Faixa de teste de deslocamento	0~150mm
Resolução do deslocamento	0.001mm
Precisão do deslocamento	±0.03mm
Faixa de velocidade de movimento	0.1~150mm/min
Tamanho máximo da amostra	Servomotor da Panasonic
Modo de controle	X:(direita e esquerda) Y:(para frente e para trás)
Faixa de acionamento	X:0~300mm Y:0~300mm
Resolução do deslocamento	0.002mm
Precisão do deslocamento	±0.05mm
Faixa de velocidade de movimento	5~200mm/seg
Tamanho máximo da amostra	W300xD300mm
Peso	Aproximadamente 250kg
Tamanho da máquina	W765xD895mmxH1250mm
Tamanho com mesa	W1400xD900xH1900mm
Aplicação Típica:	1. Compressão multiponto:
	O gráfico de teste. O eixo Y é a força (a unidade pode ser N, Lb, gf, kgf), o eixo X é o tempo, a unidade é Segundo. A configuração para o gráfico abaixo é comprimir 5kg para manter 5 segundos na força de 5kg.



A fixação de teste. O diâmetro das almofadas de compressão será feito de acordo com a exigência do cliente.



2. Teste de força do botão:







































O gráfico de teste para o teste do botão.







A fixação de teste do botão.



3. O teste de flexão em 3 e 4 pontos:



O teste de flexão em 4 pontos é semelhante ao teste de flexão em 3 pontos, a diferença é a fixação. Portanto, aqui, o teste de flexão em 3 pontos será introduzido. Existem duas formas de teste para a flexão em 3 pontos neste testador, uma é o teste de fadiga de flexão em 3 pontos e outra é o teste de resistência à flexão em 3 pontos.





O gráfico de teste de fadiga de flexão em 3 pontos. Este gráfico de teste é semelhante ao gráfico no teste de força de manutenção multiponto.





O gráfico semelhante ao teste de resistência à flexão em 3 pontos.



         A fixação de flexão em 3 pontos.         A fixação de flexão em 4 pontos.
