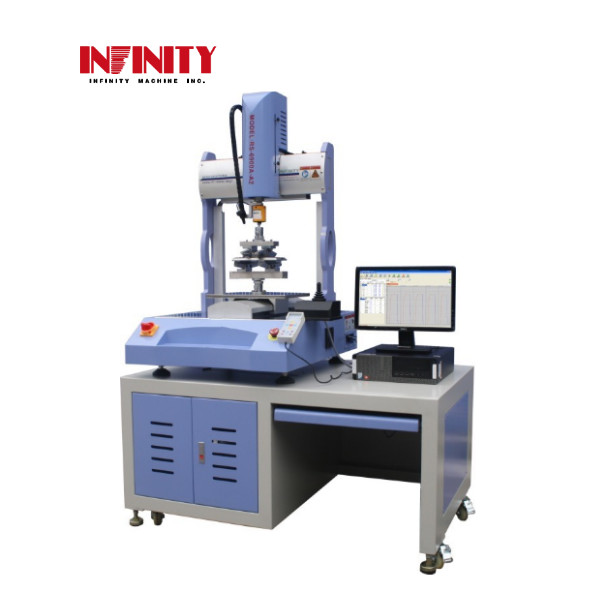

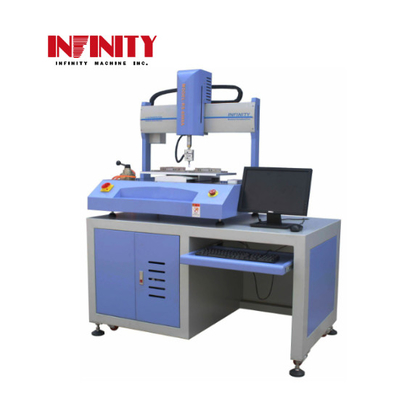

Testador de Relação de Clique do Botão de Energia Laptop Smartphone Teste de Flexão de 3 Pontos / 4 Pontos
Aplicação:
Este testador multifuncional servo controlado é controlado pelos eixos X, Y, Z, é adequado para o teste de força do botão, a compressão de produtos eletrônicos, o teste de flexão de 3 pontos, o teste de flexão de 4 pontos.
Especialidades:
1. O testador é movido pelos eixos X, Y, Z, X, Y são para mover a plataforma de teste, para que possa realizar o teste de compressão de vários pontos para os botões
teste de força e o teste de compressão de produtos eletrônicos; O eixo Z está conectado ao transdutor para aplicar a força de teste, coletar a força de teste e
controlar o tempo de compressão.
2. O sistema é controlado por software profissional de computador, pode definir a força de teste, o tempo de teste, os ciclos de teste e a velocidade de teste, e pode coletar a
força de teste, tempo de teste, velocidade de teste para gerar o gráfico de teste.
3. Os eixos X, Y, Z são acionados por servomotor da Panasonic japonesa para acionar; transmissão por fuso de esferas preciso que pode alcançar baixo ruído
e longa durabilidade.
4. O testador é equipado com uma caixa controlada, o operador também pode usar a caixa para a configuração do testador.
5. O testador é do tipo de mesa, uma mesa especial como acessório.
6. A interface em chinês ou inglês pode ser opcional. A unidade (N, Lb, gf, kgf) pode ser alternada livremente.
7. O método de teste pode ser definido, salvo e chamado para uso a partir do registro de salvamento. Os dados e a curva podem ser impressos diretamente
8. A curva de amortecimento de vida pode ser criada, o relatório de teste pode ser convertido para o formato de arquivo Excel e PDF.
Parâmetros técnicos:
| Modelo |
IF4331 |
| Método de acionamento do eixo Z |
Servomotor da Panasonic japonesa |
| Transdutor |
50N(5kgf)1000N(100kgf) |
|
Faixa de acionamento (para cima e para baixo)
|
0~150mm |
| Faixa de teste de carga |
0~50N(5kgf)ou 0~1000N(100kgf) |
| Resolução da carga |
0.01N |
| Precisão da carga |
±0.5%F.S |
| Faixa de teste de deslocamento |
0~150mm |
| Resolução do deslocamento |
0.001mm |
| Precisão do deslocamento |
±0.03mm |
| Faixa de velocidade de teste |
0.1~150mm/min |
| Método de acionamento do eixo X-Y |
Servomotor da Panasonic |
| Modo de controle |
X:(direita e esquerda) Y:(para frente e para trás) |
| Faixa de acionamento |
X:0~300mm Y:0~300mm |
| Resolução do deslocamento |
0.002mm |
| Precisão do deslocamento |
±0.05mm |
| Faixa de velocidade de movimento |
5~200mm/seg |
| Tamanho máximo da amostra |
W300xD300mm |
| Peso |
Cerca de 250kg |
| Tamanho da máquina |
W765xD895mmxH1250mm |
| Tamanho com mesa |
W1400xD900xH1900mm |
Aplicação Típica:
1. A compressão de vários pontos:
O gráfico de teste. O eixo Y é força (a unidade pode ser N, Lb, gf, kgf), o eixo X é tempo, a unidade é Segundo. A configuração para o gráfico abaixo é comprimir 5kg para manter 5 segundos na força de 5kg.
A fixação de teste. O diâmetro das almofadas de compressão será feito de acordo com a necessidade do cliente.
2. teste de força do botão:
O gráfico de teste para o teste do botão.
A fixação de teste do botão.
3. O teste de flexão de 3 e 4 pontos:
O teste de flexão de 4 pontos é semelhante ao teste de flexão de 3 pontos, a diferença é a fixação. Portanto, aqui, o teste de flexão de 3 pontos será introduzido. Existem duas maneiras de testar para a flexão de 3 pontos neste testador, uma é o teste de fadiga de flexão de 3 pontos e outra é o teste de resistência à flexão de 3 pontos.
O gráfico de teste de fadiga de flexão de 3 pontos. Este gráfico de teste é semelhante ao gráfico no teste de força de manutenção de vários pontos.
O gráfico semelhante ao teste de resistência à flexão de 3P.
A fixação de flexão de 3 pontos. A fixação de flexão de 4 pontos.
