ISO 19642-2:2023 Automotive Cables Cyclic Bending Tester Flex Cycle Testing Machine for SFF-8417 Multi-Conductor Cable Bending Fatigue Test

ISO 19642-2:2023 Automotive Cables Cyclic Bending Tester Flex Cycle Testing Machine for SFF-8417 Multi-Conductor Cable Bending Fatigue Test

ISO 19642-2:2023 Automotive Cables Cyclic Bending Tester Flex Cycle Testing Machine for SFF-8417 Multi-Conductor Cable Bending Fatigue Test
ISO 19642-2:2023 Automotive Cables Cyclic Bending Tester Flex Cycle Testing Machine for SFF-8417 Multi-Conductor Cable Bending Fatigue Test
ISO 19642-2:2023 Automotive Cables Cyclic Bending Tester Flex Cycle Testing Machine for SFF-8417 Multi-Conductor Cable Bending Fatigue Test
Detalhes do produto:
Lugar de origem: Feito na china
Marca: Infinity Machine Inc.
Certificação: ISO
Número do modelo: C5092
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: Negotiate
Detalhes da embalagem: Folha transparente + esponja + cartão de madeira
Tempo de entrega: 35-40 dias após a confirmação do pedido
Termos de pagamento: T/T
Habilidade da fonte: 50 set por mês
Contato
Descrição de produto detalhada
Nome do produto: Máquinas de teste de ciclo flexível para procedimento de teste de ciclo flexível de cabo multicondut Modelo: C5092
Aplicativo: As máquinas de teste de dobra de cabos cíclicos de cabos são adequadas para o teste de dobra de cabo padrão de teste: Procedimento de teste de ciclo flexível de cabo multicondutor SFF 8417; Teste de dobra cíclica de ca
Montante do ensaio: 2 peças Velocidade de teste: 10~60rpm±2cpm (usuário frequente de 13rpm)
Escala do ângulo: ±90° / 0°~180° Ciclos de ensaio: 1 ¢ 999,999 vezes
Poder: AC220V monofásico ou 120V±10%, 50/60Hz Garantia: 1 ano

Flex Cycle Testing Machines for SFF-8417 and ISO 19642-2:2023 Multi-Conductor Cable Bending Fatigue Test
Product Overview

The C5092 Cable Cycle Flex Tester is a specialized testing machine designed for evaluating the bending fatigue performance of various cable types in compliance with ISO 19642-2 standards and SFF-8417 test procedures.

This automotive cables cyclic bending fatigue test equipment is engineered to assess cable conductivity after repeated flex cycles, providing critical quality evaluation for vehicle wiring and other cable applications.

Applications
  • Multi-conductor cables
  • Communication cables
  • Data cables
  • Robot cables
  • Automotive cables
  • Earphone wires
  • Machine cables
Testing Methodology

The testing process involves short-circuit connecting one end of the cable, fixing it to a rotation plate, applying calibrated weights, and performing controlled left-right rotational movements to assess cable conductivity after repeated cycles.

Compliance Standards
  • ISO 19642-2 Road vehicles - Automotive cables - Part 2: Test methods
  • ISO 19642-2:2019 & ISO 19642-2:2023
  • ISO 14572
  • GB/T 25085.2--2024
  • SFF 8417 Multi Conductor Cable Flex Cycle Test Procedure
Technical Specifications
Parameter Specification
Model C5092
Test Amount 2 PCS
Test Speed 10~60rpm±2cpm (Frequent user of 13rpm)
Angle Range 90°
Min Display Angle ±1°
Testing Cycles 1～999,999 times
Guide Wheel Radius R13, R19, R25, R37, R55, R69, R82, R107 (changeable) 4 sets
Diameter of Rotation Plate 275mm
Weights 100g, 200g, 500g, 1000g (or customize)
Dimension (W*D*H) 1280*724*1320mm
Weight 350kg
Power Supply Single phase AC220V / AC120V 50/60Hz 5A or specified by user
Product Images

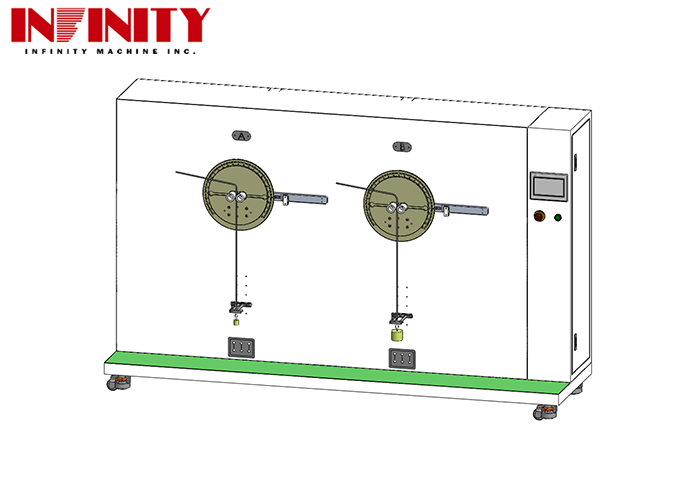

ISO 19642-2:2023 Automotive Cables Cyclic Bending Tester Flex Cycle Testing Machine for SFF-8417 Multi-Conductor Cable Bending Fatigue Test 0
Automotive Cables Cyclic Bending Fatigue Test Machine diagram showing testing configuration

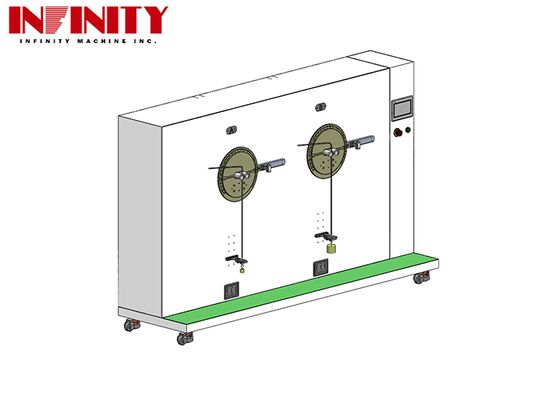

ISO 19642-2:2023 Automotive Cables Cyclic Bending Tester Flex Cycle Testing Machine for SFF-8417 Multi-Conductor Cable Bending Fatigue Test 1
ISO 19642-2:2023 Cyclic Bending Test Apparatus for Automotive Wires

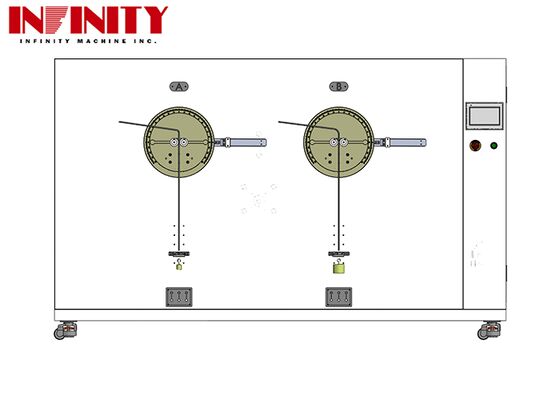

ISO 19642-2:2023 Automotive Cables Cyclic Bending Tester Flex Cycle Testing Machine for SFF-8417 Multi-Conductor Cable Bending Fatigue Test 2
Cyclic Bending Test Equipment for Automotive Cables ISO 19642-2:2023
Packaging and Shipping
Product Packaging

Automotive cables cyclic bending testing equipment is packaged in sturdy wooden crates to prevent damage during transportation. Each crate features clear shipping marks for easy identification and handling.

Shipping

We partner with reliable shipping companies to ensure safe handling and timely delivery. Customers receive comprehensive tracking information to monitor shipment status throughout the transportation process.
