Máquina de ensaio de ciclo flexível para ensaio de fadiga de dobra de cabo de múltiplos condutores SFF-8417 e ISO 19642-2:2023

Máquina de ensaio de ciclo flexível para ensaio de fadiga de dobra de cabo de múltiplos condutores SFF-8417 e ISO 19642-2:2023

Máquina de ensaio de ciclo flexível para ensaio de fadiga de dobra de cabo de múltiplos condutores SFF-8417 e ISO 19642-2:2023
Flex Cycle Testing Machine For SFF-8417 And ISO 19642-2:2023 Multi Conductor Cable Bending Fatigue Test
Máquina de ensaio de ciclo flexível para ensaio de fadiga de dobra de cabo de múltiplos condutores SFF-8417 e ISO 19642-2:2023
Detalhes do produto:
Lugar de origem: Feito na china
Marca: Infinity Machine Inc.
Certificação: ISO
Número do modelo: C5092
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: Negotiate
Detalhes da embalagem: Folha transparente + esponja + cartão de madeira
Tempo de entrega: 35-40 dias após a confirmação do pedido
Termos de pagamento: T/T
Habilidade da fonte: 50 set por mês
Contato
Descrição de produto detalhada
Nome do produto: Máquinas de teste de ciclo flexível para procedimento de teste de ciclo flexível de cabo multicondut Modelo: C5092
Aplicativo: As máquinas de teste de dobra de cabos cíclicos de cabos são adequadas para o teste de dobra de cabo padrão de teste: Procedimento de teste de ciclo flexível de cabo multicondutor SFF 8417; Teste de dobra cíclica de ca
Montante do ensaio: 2 peças Velocidade de teste: 10~60rpm±2cpm (usuário frequente de 13rpm)
Escala do ângulo: ±90° / 0°~180° Ciclos de ensaio: 1 ¢ 999,999 vezes
Poder: AC220V monofásico ou 120V±10%, 50/60Hz Garantia: 1 ano
Destacar:

Ensaio de fadiga por dobra de cabo multicondutor

,

Máquina de ensaio de ciclo flexível de dobra

,

2 PCS Máquina de ensaio de ciclo flexível

Máquina de ensaio de ciclo flexível para o procedimento de ensaio de ciclo flexível de cabo multicondutor SFF-8417
Visão geral do produto

The C5092 Cable Cycle Flex Tester is a specialized testing machine designed for evaluating the bending fatigue performance of various cable types in compliance with ISO 19642-2 standards and SFF-8417 test procedures.

Este equipamento de ensaio de fadiga por flexão cíclica de cabos automotivos é projetado para avaliar a condutividade do cabo após ciclos flexíveis repetidos,fornecimento de avaliação crítica da qualidade para cablagem de veículos e outras aplicações de cabos.

Aplicações
  • Cabos multicondutores
  • Cabos de comunicação
  • Cabos de dados
  • Cabos para robôs
  • Cabos para automóveis
  • Cabos de fones de ouvido
  • Cabos de máquinas
Metodologia de ensaio

O processo de ensaio envolve um curto-circuito de ligação de uma extremidade do cabo, fixação a uma placa de rotação, aplicação de pesos calibrados,e realizar movimentos de rotação controlados para direita e esquerda para avaliar a condutividade do cabo após ciclos repetidos.

Normas de conformidade
  • ISO 19642-2 Veículos rodoviários - Cabos para automóveis - Parte 2: Métodos de ensaio
  • ISO 19642-2:2019 e ISO 19642-2:2023
  • A norma ISO 14572
  • GB/T 25085.2--2024
  • SFF 8417 Procedimento de ensaio do ciclo flexível do cabo multicondutor
Especificações técnicas
Parâmetro Especificações
Modelo C5092
Quantidade de ensaio 2 PCS
Velocidade de ensaio 10~60rpm±2cpm (Usuário frequente de 13rpm)
Faixa de ângulos 90°
Min Ângulo de exibição ± 1°
Ciclos de ensaio 1 ¢ 999,999 vezes
Radius da roda-guia R13, R19, R25, R37, R55, R69, R82, R107 (cambiável) 4 conjuntos
Diâmetro da placa de rotação 275 mm
Peso 100 g, 200 g, 500 g, 1000 g (ou personalizá-los)
Dimensão (W*D*H) 1280*724*1320 mm
Peso 350 kg
Fornecimento de energia Fase única AC220V / AC120V 50/60Hz 5A ou especificada pelo utilizador
Imagens do produto

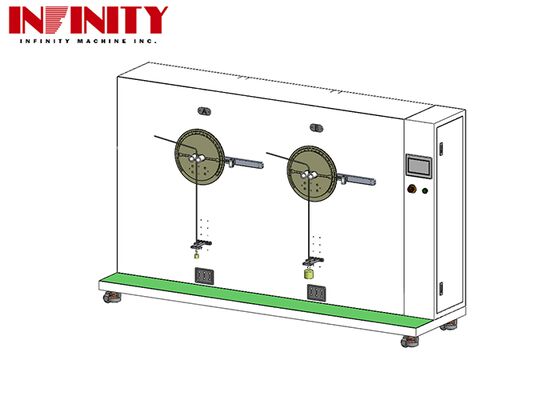

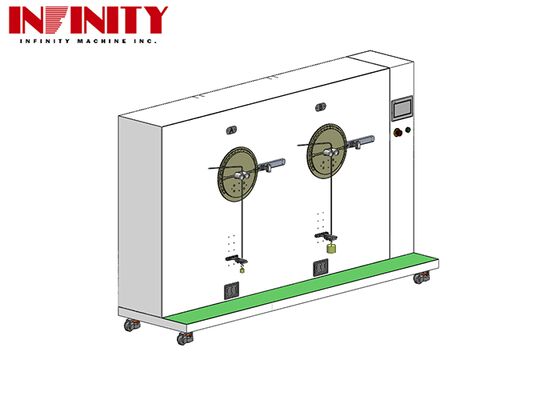

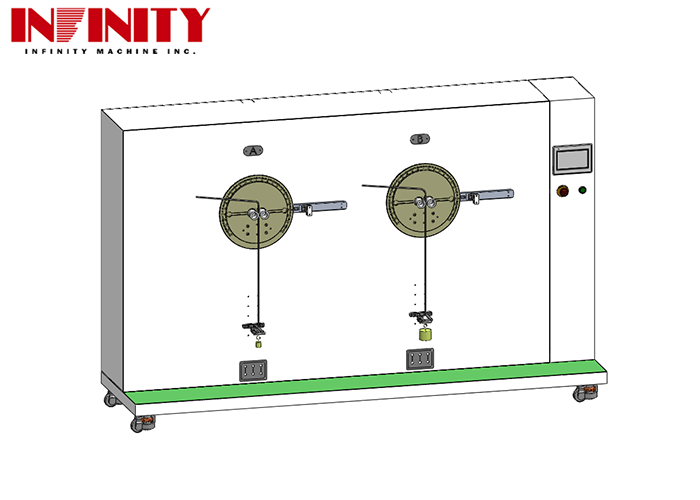

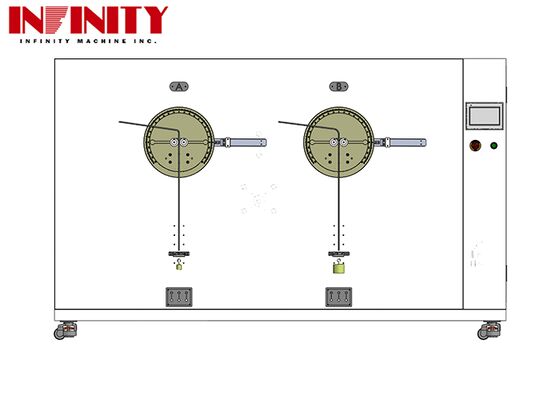

Automotive Cables Cyclic Bending Fatigue Test Machine diagram showing testing configuration ISO 19642-2:2023 Cyclic Bending Test Apparatus for Automotive Wires Cyclic Bending Test Equipment for Automotive Cables ISO 19642-2:2023
Embalagem e transporte
Embalagem do produto

Os equipamentos de ensaio de curvatura cíclica de cabos automotivos são embalados em caixas de madeira resistentes para evitar danos durante o transporte.Cada caixa tem marcas de transporte claras para fácil identificação e manuseio.

Navio.

Trabalhamos em parceria com companhias de navegação confiáveis para garantir um manuseio seguro e uma entrega pontual.Os clientes recebem informações completas de rastreamento para monitorar o estado da remessa durante todo o processo de transporte.

etiqueta:

Equipamento de teste da curvatura,

máquinas do verificador do cabo flexível,

Máquina de teste do cabo
