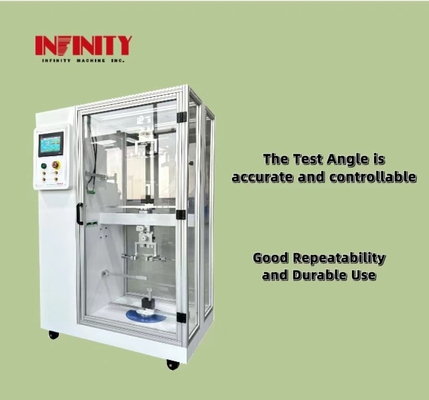

Máquina de ensaio de puxação de fio de cabo de carga de potência de controlo independente de alta segurança
Modelo: IC1362
Aplicação:
Adequado para todos os tipos de pequenos produtos eletrônicos carregando cabo de alimentação, fio de fone de ouvido, pequeno fio multi-núcleo para teste de vida de rotação oblíqua de 45 graus.
Características:

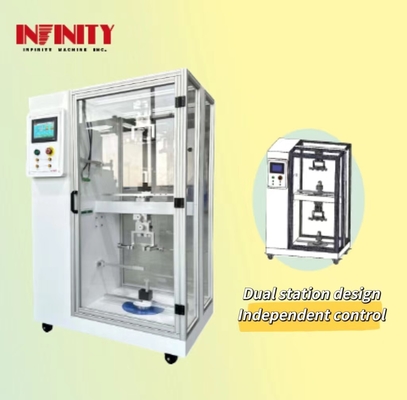

- Design de estação dupla, controle independente, economiza muito o espaço de teste, design de cobertura protetora transparente, não só conveniente para observar o estado do teste e melhorar a segurança do equipamento.
- Taiwan WEINVIEW tela sensível ao toque + Japão Mitsubishi PLC é usado para o controle do programa.e as condições de teste e os tempos de teste podem ser exibidos em tempo real.
- É acionado por um servomotor de CA Panasonic do Japão, desaceleração do redutor planetário de precisão SHIMPO do Japão, transmissão de correia síncrona Mitsubishi do Japão, o ângulo de teste é preciso e controlável,boa repetibilidade e utilização duradoura.
- Com a função de detecção da condução do fio, o fio é desconectado durante o ensaio, e parar o alarme imediatamente.
- A função de detecção da mudança de resistência do fio é a de definir os limites superior e inferior.
Especificaçõess:
| Projetos |
SEspecificações |
| Estação de ensaio |
2Slots |
| Teste o raio de rotação |
280 mm |
| Velocidade de ensaio |
60-360° / s Ajustável (padrão 252° / s) |
| Ângulo de ensaio |
0~±720° |
| Carga de ensaio |
125 g e 250 g |
| Faixa de detecção da resistência do material da linha |
0.01~2Ω |
| Tempos de ensaio |
1 ~ 9,99999 vezes |
| Tamanho da máquina |
W1030 × D 770 × H1620 mm |
| Peso da máquina |
155 kg
|
| Fonte |
AC 220V 3A
|
Método de ensaio:
1.Afixar uma extremidade do cabo de alimentação ou do cabo de fones de ouvido ao dispositivo, tal como mostrado na figura a seguir, dobrar de novo na extremidade da pinça de 80 a 100 mm,e ligar com a linha de referência (a linha de referência passa através de duas poleas móveis, tal como mostrado na figura abaixo, e a outra extremidade está ligada ao peso).
2. Configure a velocidade para 252 graus / segundo, o ângulo de rotação é 720 graus, girar 360 graus e, em seguida, girar de volta para 360 graus de volta à origem até a conclusão dos tempos,Verifique se o fio está bom.
3Se for necessário verificar se o ensaio do fio é defeituoso ou se a resistência do fio muda,ambas as extremidades do fio serão ligadas à porta de detecção de condução da máquina ou de resistência, respectivamenteUma vez que a ruptura do fio é defeituosa ou a mudança de resistência excede o limite, a máquina irá parar automaticamente o teste e alarme.
SOfware interface:
Tamanho da máquina:
Recomendação de produto relacionado:
1.Teste de Yankees: Adequado para todos os tipos de pequenos produtos eletrônicos de carregamento de cabo de alimentação, fio de fone de ouvido, pequeno fio multi-núcleo para teste de vida de rotação oblíqua de 45 graus.
2.Máquina de ensaio de vida útil do fioIN-B6303:usado principalmente para pequenos aparelhos domésticos. Realizar um ensaio de elevação e balanço no ponto de ligação do carregador.
3.Máquina de ensaio de balanço de arame de cinco estações: Adequado para cabos multi-núcleo, cabos de comunicação, cabos de fones de ouvido, cabos planos, cabos de sinal, cabos de carregamento e outros fios para teste de resistência a balanço e dobra.
Apoio e Serviços:
Assistência à implementação, instalação, formação, calibração, manutenção preventiva, apoio técnico, melhoria, reparação e peças.
Embalagem do produto:
O Tester de Puxa de ArameA caixa será selada e rotulada com as informações do produto para facilitar a sua identificação.
