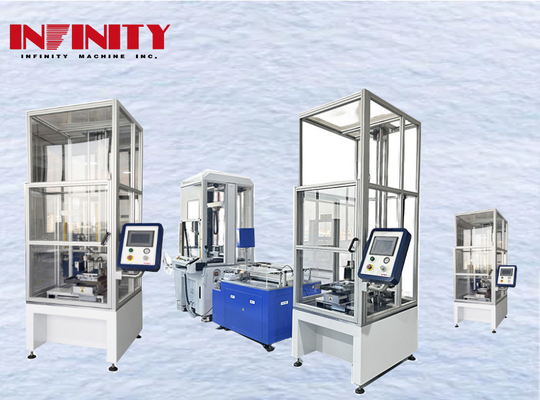

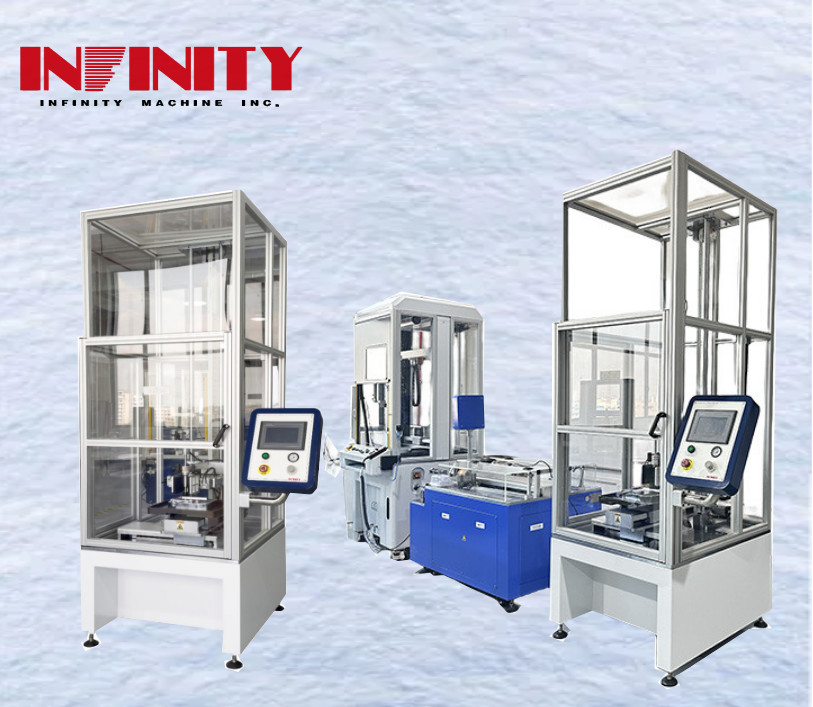

Máquina de ensaio de impacto automático de bolas em queda com erro de altura de alta precisão ± 1 mm

Máquina de ensaio de impacto automático de bolas em queda com erro de altura de alta precisão ± 1 mm

Número de modelo do produto: ID6150


Aplicação:
A máquina adota o modo de controle PLC, o bico de sucção usa pressão negativa de vácuo, segurando diferentes tamanhos de bolas de aço, pressione o botão de queda, o bico de sucção,A bola de aço será utilizada como teste de queda livre, impacto na superfície da amostra, e testar a resistência ao impacto da amostra, que é adequado para o teste de impacto de telemóvel, tablet, áudio e outros produtos eletrónicos.

Características:

• O equipamento utiliza o método de adsorção a vácuo para absorver bolas de aço, que é mais preciso do que o método mecânico de queda de garra.Pode ser programado para realizar um teste automático de ciclo de vários pontos e melhorar a eficiência do teste.
• Os eixos X, Y e Z são acionados por um servomotor da Panasonic do Japão, acionamento de parafuso de esferas de precisão, baixo ruído e uso durável.
• A linguagem tem interface simplificada / Inglês, adequado para clientes globais.
• A interface de operação do software é simples e fácil de operar. O programa tem uma função anti-permanência projetada para garantir a precisão e segurança de cada teste.
• De acordo com os parâmetros de configuração de teste convencionais, o motor de ensaio é equipado com um sistema de regulação de velocidades e um sistema de regulação de velocidades.os impactos da bola de aço na amostra durante o arranque e funcionamentoQuando a plataforma XY está posicionada na posição do orifício do cone e do coaxo da bola,o cilindro é solto e a bola de aço caiDepois que o eixo Z deixa cair a bola, o ciclo é executado.
• Toda a máquina adota design de estrutura do piso, o painel de operação pode girar, para que o operador mais perto da área de teste, mais conveniente carga e descarga de amostras.
• O equipamento fornece o mecanismo perfeito de detecção de falhas do estado de funcionamento e fornece o prompt de informação de erro correspondente,e conduz a detecção em tempo real e processamento de falha do servo, falha dos sensores, falha limite dos eixos X, Y e Z, de modo a maximizar a protecção da segurança das pessoas e dos equipamentos.
• O dispositivo está equipado com uma função de laser infravermelho, que pode localizar com precisão a posição do ponto de aterragem e facilitar ao examinador a determinação precisa da posição de ensaio.
• A fórmula de ensaio é armazenada na ROM do sistema, que é simples e conveniente de ler e de alterar a posição de ensaio.

Parâmetros de especificação:

Controle do dispositivo Interface:

Diagrama de fluxo de ação:

                                                         1- Pressione a amostra e coloque a bola no buraco do cone


                                                           2O eixo Z desce e absorve a bola de aço.

                                                           3. Pegue a bola de aço e subir para a altura de impacto definida

                                                           4Posicionar as plataformas X e Y no ponto de impacto

                                                                     5A bola cai e atinge o ponto de impacto.

                  6No momento em que a bola rebota, o cilindro estende-se para prender a bola de aço para evitar um impacto secundário.

7Após a plataforma XY ser posicionada na posição do buraco cônico e ser coaxial com a bola, o cilindro é solto e a bola de aço é abaixada.A bola de aço automaticamente redefine para o centro do buraco cônicoDepois que o eixo Z cai para pegar a bola, o ciclo é executado.

Recomendação de produtos relacionados:

1. Teste de impacto de bolas de vidro laminado #IN-8220LQ: Este teste foi concebido de acordo com a norma GB/T9962-1999-6.11, satisfaz o requisito do ensaio de impacto do vidro laminado de arquitectura.

2.Tester de impacto de bola de queda # RS-8220A:Este teste é usado para medir a resistência ao impacto da bola de aço especificada a uma altura especificada.

Apoio e Serviços:

Assistência à implementação, instalação, formação, calibração, manutenção preventiva, apoio técnico, melhoria, reparação e peças.

Embalagem do produto:

A Máquina de Teste de ImpactoA caixa será selada e rotulada com as informações do produto para facilitar a sua identificação.
