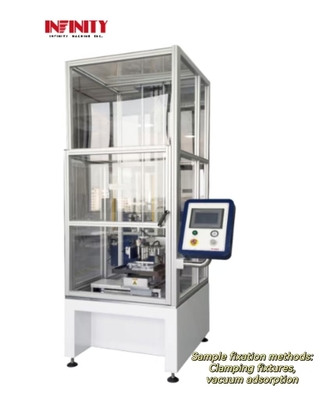

Máquina de ensaio de impacto de bola automática de três eixos Teste de impacto de telefone móvel

Máquina de ensaio de impacto de bola automática de três eixos Teste de impacto de telefone móvel

Número de modelo do produto: ID6150


Aplicação:

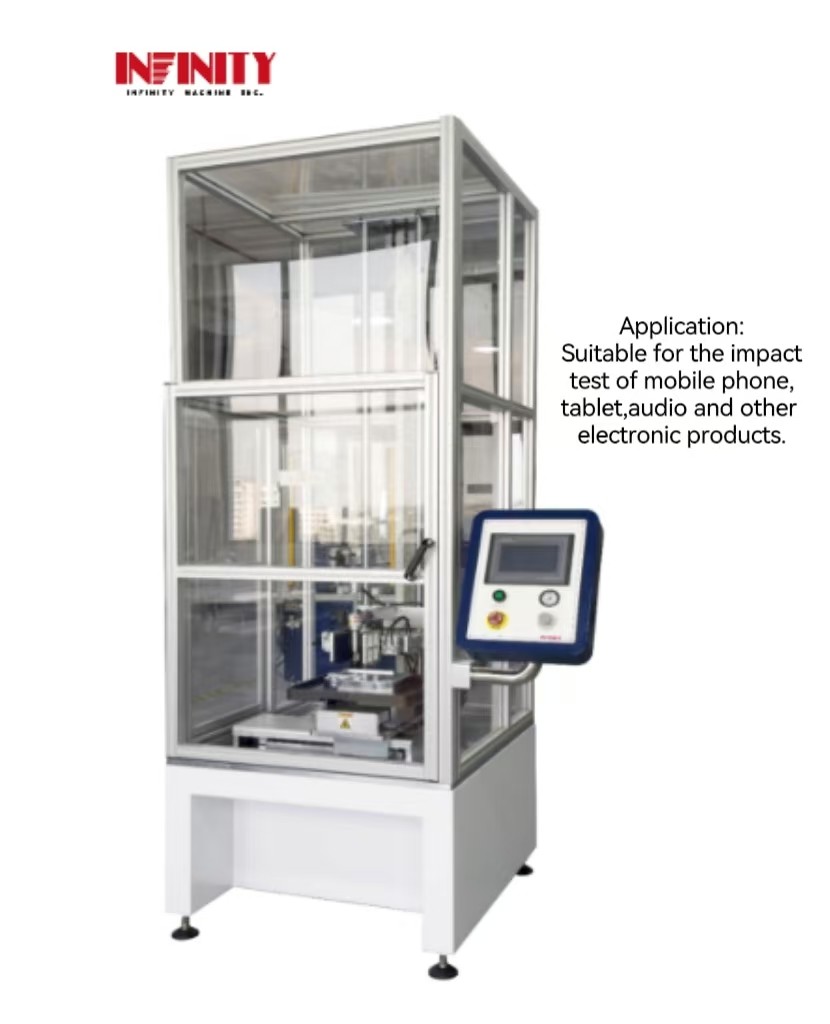

A máquina adota o modo de controle PLC, o bico de sucção usa pressão negativa de vácuo, segurando diferentes tamanhos de bolas de aço, pressione o botão de queda, o bico de sucção,A bola de aço será utilizada como teste de queda livre, impacto na superfície da amostra, e testar a resistência ao impacto da amostra, que é adequado para o teste de impacto de telemóvel, tablet, áudio e outros produtos eletrónicos.

Características:

• O equipamento utiliza o método de adsorção a vácuo para absorver bolas de aço, que é mais preciso do que o método mecânico de queda de garra.Pode ser programado para realizar um teste automático de ciclo de vários pontos e melhorar a eficiência do teste.
• Os eixos X, Y e Z são acionados por um servomotor da Panasonic do Japão, acionamento de parafuso de esferas de precisão, baixo ruído e uso durável.
• A linguagem tem interface simplificada / Inglês, adequado para clientes globais.
• A interface de operação do software é simples e fácil de operar. O programa tem uma função anti-permanência projetada para garantir a precisão e segurança de cada teste.
• De acordo com os parâmetros de configuração de teste convencionais, o motor de ensaio é equipado com um sistema de regulação de velocidades e um sistema de regulação de velocidades.os impactos da bola de aço na amostra durante o arranque e funcionamentoQuando a plataforma XY está posicionada na posição do orifício do cone e do coaxo da bola,o cilindro é solto e a bola de aço caiDepois que o eixo Z deixa cair a bola, o ciclo é executado.
• Toda a máquina adota design de estrutura do piso, o painel de operação pode girar, para que o operador mais perto da área de teste, mais conveniente carga e descarga de amostras.
• O equipamento fornece o mecanismo perfeito de detecção de falhas do estado de funcionamento e fornece o prompt de informação de erro correspondente,e conduz a detecção em tempo real e processamento de falha do servo, falha dos sensores, falha limite dos eixos X, Y e Z, de modo a maximizar a protecção da segurança das pessoas e dos equipamentos.
• O dispositivo está equipado com uma função de laser infravermelho, que pode localizar com precisão a posição do ponto de aterragem e facilitar ao examinador a determinação precisa da posição de ensaio.
• A fórmula de ensaio é armazenada na ROM do sistema, que é simples e conveniente de ler e de alterar a posição de ensaio.

Parâmetros de especificação:

Controle do dispositivo Interface:


Diagrama de fluxo de ação:

                                                         1- Pressione a amostra e coloque a bola no buraco do cone


                                                           2O eixo Z desce e absorve a bola de aço.

                                                           3. Pegue a bola de aço e subir para a altura de impacto definida

                                                           4Posicionar as plataformas X e Y no ponto de impacto

                                                                     5A bola cai e atinge o ponto de impacto.

                  6No momento em que a bola rebota, o cilindro estende-se para prender a bola de aço para evitar um impacto secundário.

7Após a plataforma XY ser posicionada na posição do buraco cônico e ser coaxial com a bola, o cilindro é solto e a bola de aço é abaixada.A bola de aço automaticamente redefine para o centro do buraco cônicoDepois que o eixo Z cai para pegar a bola, o ciclo é executado.

Apoio e Serviços:

Assistência à implementação, instalação, formação, calibração, manutenção preventiva, apoio técnico, melhoria, reparação e peças.

Embalagem do produto:

A Máquina de Teste de ImpactoA caixa será selada e rotulada com as informações do produto para facilitar a sua identificação.
