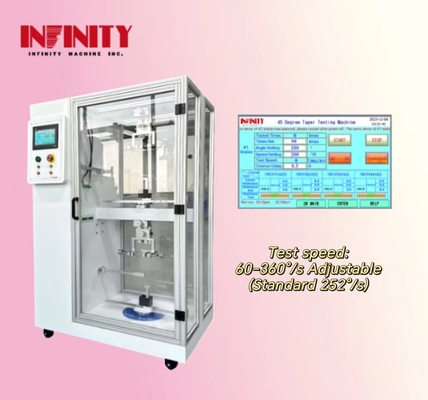

Velocidade de ensaio 60-360°/s Máquina de ensaio de puxa de cone de 45° com função de condução de fio

           Velocidade de ensaio 60-360°/s Máquina de ensaio de puxa de cone de 45° com função de condução de fio

Modelo: IC1362

Aplicação:

Adequado para todos os tipos de pequenos produtos eletrônicos carregando cabo de alimentação, fio de fone de ouvido, pequeno fio multi-núcleo para teste de vida de rotação oblíqua de 45 graus.

Características:

• Design de estação dupla, controle independente, economiza muito o espaço de teste, design de cobertura protetora transparente, não só conveniente para observar o estado do teste e melhorar a segurança do equipamento.
• Taiwan WEINVIEW tela sensível ao toque + Japão Mitsubishi PLC é usado para o controle do programa.e as condições de teste e os tempos de teste podem ser exibidos em tempo real.
• É acionado por um servomotor de CA Panasonic do Japão, desaceleração do redutor planetário de precisão SHIMPO do Japão, transmissão de correia síncrona Mitsubishi do Japão, o ângulo de teste é preciso e controlável,boa repetibilidade e utilização duradoura.

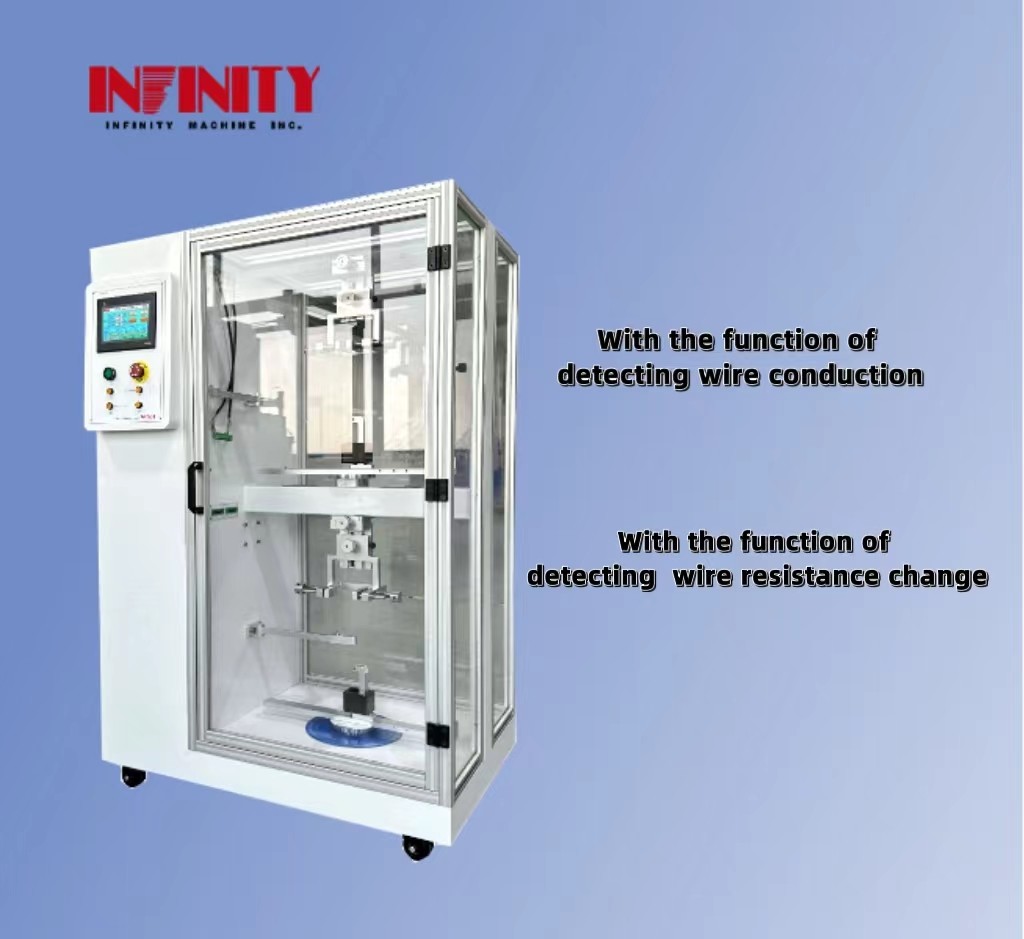

• Com a função de detecção da condução do fio, o fio é desconectado durante o ensaio, e parar o alarme imediatamente.
• A função de detecção da mudança de resistência do fio é a de definir os limites superior e inferior.

Especificaçõess:

Método de ensaio:

1.Afixar uma extremidade do cabo de alimentação ou do cabo de fones de ouvido ao dispositivo, tal como mostrado na figura a seguir, dobrar de novo na extremidade da pinça de 80 a 100 mm,e ligar com a linha de referência (a linha de referência passa através de duas poleas móveis, tal como mostrado na figura abaixo, e a outra extremidade está ligada ao peso).

2. Configure a velocidade para 252 graus / segundo, o ângulo de rotação é 720 graus, girar 360 graus e, em seguida, girar de volta para 360 graus de volta à origem até a conclusão dos tempos,Verifique se o fio está bom.

3Se for necessário verificar se o ensaio do fio é defeituoso ou se a resistência do fio muda,ambas as extremidades do fio serão ligadas à porta de detecção de condução da máquina ou de resistência, respectivamenteUma vez que a ruptura do fio é defeituosa ou a mudança de resistência excede o limite, a máquina irá parar automaticamente o teste e alarme.

SOfware interface:

Tamanho da máquina:

Recomendação de produto relacionado:

1.Teste de Yankees: Adequado para todos os tipos de pequenos produtos eletrônicos de carregamento de cabo de alimentação, fio de fone de ouvido, pequeno fio multi-núcleo para teste de vida de rotação oblíqua de 45 graus.

2.Máquina de ensaio de vida útil do fioIN-B6303:usado principalmente para pequenos aparelhos domésticos. Realizar um ensaio de elevação e balanço no ponto de ligação do carregador.

3.Máquina de ensaio de balanço de arame de cinco estações: Adequado para cabos multi-núcleo, cabos de comunicação, cabos de fones de ouvido, cabos planos, cabos de sinal, cabos de carregamento e outros fios para teste de resistência a balanço e dobra.

Apoio e Serviços:

Assistência à implementação, instalação, formação, calibração, manutenção preventiva, apoio técnico, melhoria, reparação e peças.

Embalagem do produto:

O Tester de Puxa de ArameA caixa será selada e rotulada com as informações do produto para facilitar a sua identificação.
