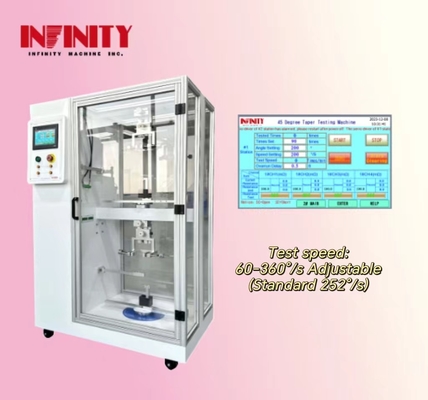

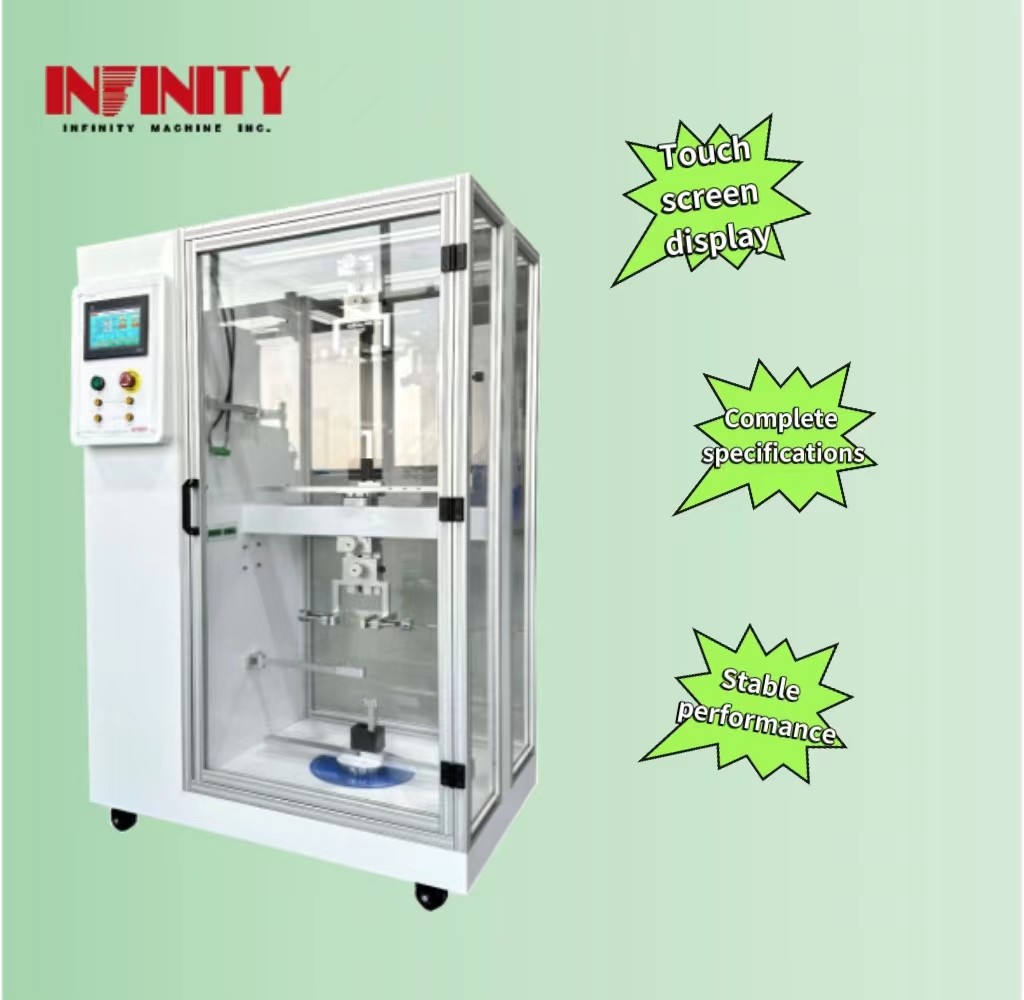

Máquina de ensaio do fio de controlo PLC de 45 graus para ensaio da vida útil de rotação

                                                                 Máquina de ensaio de puxação de fio de 45°

Modelo: IC1362

Aplicação:

Adequado para todos os tipos de pequenos produtos eletrônicos carregando cabo de alimentação, fio de fone de ouvido, pequeno fio multi-núcleo para teste de vida de rotação oblíqua de 45 graus.

Características:

1. Design de estação dupla, controle independente, poupa muito o espaço de teste, design de cobertura protetora transparente, não só conveniente para observar o estado do teste e melhorar a segurança do equipamento.

2. Taiwan WEINVIEW tela sensível ao toque + Japão Mitsubishi PLC é usado para o controle do programa. As condições de teste podem ser inseridas na tela sensível ao toque,e as condições de teste e os tempos de teste podem ser exibidos em tempo real.

3É accionado por um servomotor de CA Panasonic do Japão, deceleração do redutor planetário de precisão SHIMPO do Japão, transmissão de correia síncrona Mitsubishi do Japão, o ângulo de teste é preciso e controlável,boa repetibilidade e utilização duradoura.

4.Com a função de detecção da condução do fio, o fio é desconectado durante o ensaio, e parar o alarme imediatamente.

5. Tem a função de detectar a mudança de resistência do fio, e pode definir os limites superior e inferior.

Especificaçõess:

Método de ensaio:

1.Afixar uma extremidade do cabo de alimentação ou do cabo de fones de ouvido ao dispositivo, tal como mostrado na figura a seguir, dobrar de novo na extremidade da pinça de 80 a 100 mm,e ligar com a linha de referência (a linha de referência passa através de duas poleas móveis, tal como mostrado na figura abaixo, e a outra extremidade está ligada ao peso).

2. Configure a velocidade para 252 graus / segundo, o ângulo de rotação é 720 graus, girar 360 graus e, em seguida, girar de volta a 360 graus de volta à origem até a conclusão dos tempos,Verifique se o fio está bom.

3Se for necessário verificar se o ensaio do fio é defeituoso ou se a resistência do fio muda,As duas extremidades do fio serão ligadas à porta de detecção de condução da máquina ou de resistência, respectivamente.Uma vez que a ruptura do fio é defeituosa ou a mudança de resistência excede o limite, a máquina irá parar automaticamente o teste e alarme.

SOfware interface:

Tamanho da máquina:

Recomendação de produto relacionado:

KICK Yank Tester: Adequado para todos os tipos de pequenos produtos eletrônicos de carregamento de cabo de alimentação, fio de fone de ouvido, pequeno fio multi-núcleo para teste de vida útil de rotação oblíqua de 45 graus.

Os nossos serviços:

Assistência à implementação, instalação, formação, calibração, manutenção preventiva, apoio técnico, melhoria, reparação e peças.
