| Lugar de origem: | Fabricado na China |
| Marca: | Infinity Machine |
| Certificação: | CE ISO |
| Número do modelo: | IC1362 |
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | Folha transparente + esponja + cartão de madeira |
| Tempo de entrega: | 20-30 dias após a confirmação do pedido |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 200 SET POR MÊS |
| Nome do produto: | Máquina de ensaio de puxação de fio de 45° | Modelo: | IC1362 |
|---|---|---|---|
| Tamanho da máquina: | W1030 × D 770 × H1620 mm | Peso da máquina: | 155KG |
| Fonte: | AC 220V 3A | ||
| Destacar: | Máquina de ensaio de tração de arame com servomotor,45 Máquina de ensaio de tração de fio cônico,Máquina de ensaio de puxa de arame pequeno |
||

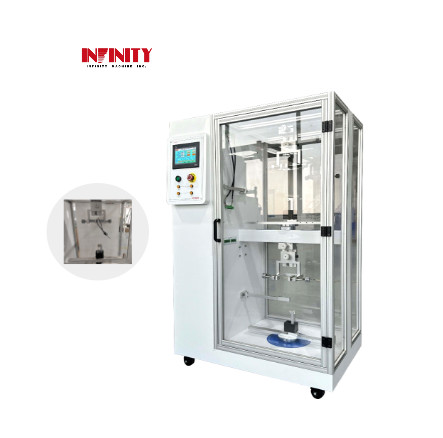

Máquina de ensaio de puxação de fio de 45°
Modelo: IC1362

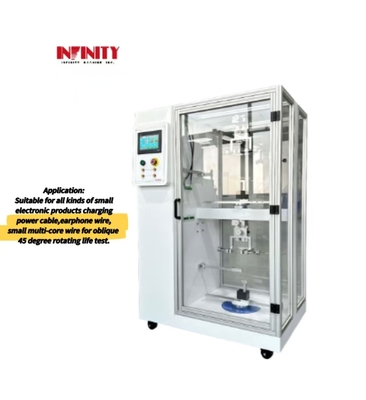

Aplicação:
Adequado para todos os tipos de pequenos produtos eletrônicos carregando cabo de alimentação, fio de fone de ouvido, pequeno fio multi-núcleo para teste de vida de rotação oblíqua de 45 graus.
Características:
1. Design de estação dupla, controle independente, poupa muito o espaço de teste, design de cobertura protetora transparente, não só conveniente para observar o estado do teste e melhorar a segurança do equipamento.
2. Taiwan WEINVIEW tela sensível ao toque + Japão Mitsubishi PLC é usado para o controle do programa. As condições de teste podem ser inseridas na tela sensível ao toque,e as condições de teste e os tempos de teste podem ser exibidos em tempo real.
3É accionado por um servomotor de CA Panasonic do Japão, deceleração do redutor planetário de precisão SHIMPO do Japão, transmissão de correia síncrona Mitsubishi do Japão, o ângulo de teste é preciso e controlável,boa repetibilidade e utilização duradoura.
4.Com a função de detecção da condução do fio, o fio é desconectado durante o ensaio, e parar o alarme imediatamente.
5. Tem a função de detectar a mudança de resistência do fio, e pode definir os limites superior e inferior.
Especificaçõess:
|
Pprojeto |
SEspecificações |
|
Estação de ensaio |
2Slots |
|
Teste o raio de rotação |
280 mm |
|
Velocidade de ensaio |
60-360°/s Ajustável (padrão 252°/s) |
|
Ângulo de ensaio |
0~±720° |
|
Carga de ensaio |
125 g e 250 g |
|
Faixa de detecção da resistência do material da linha |
0.01~2Ω |
|
Tempos de ensaio |
1 ~ 9,99999 vezes |
Método de ensaio:
1.Afixar uma extremidade do cabo de alimentação ou do cabo de fones de ouvido ao dispositivo, tal como mostrado na figura a seguir, dobrar de novo na extremidade da pinça de 80 a 100 mm,e ligar com a linha de referência (a linha de referência passa através de duas poleas móveis, tal como mostrado na figura abaixo, e a outra extremidade está ligada ao peso).
2. Configure a velocidade para 252 graus / segundo, o ângulo de rotação é 720 graus, girar 360 graus e depois girar de volta a 360 graus de volta à origem até a conclusão dos tempos,Verifique se o fio está bom.
3Se for necessário verificar se o ensaio do fio é defeituoso ou se a resistência do fio muda,As duas extremidades do fio serão ligadas à porta de detecção de condução da máquina ou de resistência, respectivamente.Uma vez que a ruptura do fio é defeituosa ou a mudança de resistência excede o limite, a máquina irá parar automaticamente o teste e alarme.
SOfware interface:
Tamanho da máquina:
