Resistência UV do verificador de Multitouch do teste de tela táctil de Smartphone do digitador



Resistência UV do verificador de Multitouch do teste de tela táctil de Smartphone do digitador

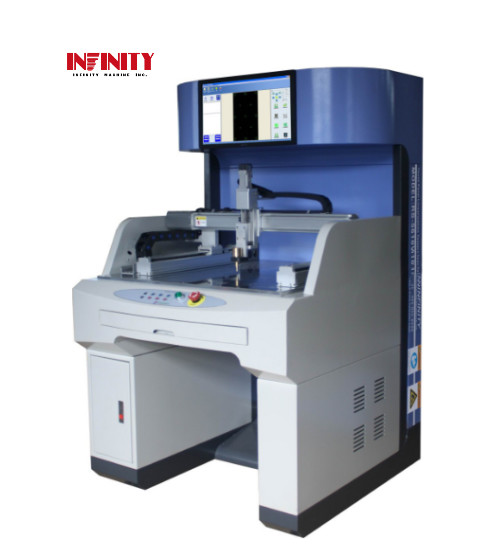

Modelo: RS-5610V



Finalidade:



O verificador do painel de toque independentemente pesquisado, desenvolvido e fabricado por nossa empresa é um controle de integração do movimento do produto da alto-tecnologia, um levantamento de dados, uma análise e uma tecnologia estatística, o núcleo de que é o programa de [sistema de controlo do painel de toque] para testar. Tem as vantagens da função forte, da programação simples, da operação conveniente e do preço baixo etc. É aplicável para o tela táctil do CTP, a tela infravermelha, a investigação e desenvolvimento completa do produto da fabricação da máquina (telefone celular e computador etc.) e a detecção do produto.



Patenteie o nenhum: ZL2011 2056 1683.X



Artigo do teste:



1. Testes de desempenho da reunião os vários da fábrica do CTP aos painéis, mudam portos diferentes do protocolo de comunicação para realizar rapidamente os testes de painel de

    IC diferente; os testes de máquina completos da reunião do telefone celular e do tablet pc etc., transmitem os dados de teste ao software informático com WIFI

    para por aquisição de dados, a análise e a contagem e geram relatórios de teste do pdf e do EXCEL;



2. O clique do teste-multi-ponto da precisão do clique em toda a posição da área de teste de acordo com exigências diferentes dos clientes, testa o desvio da posição

    de cada clique do ponto e do dois-ponto do apoio simultaneamente para testar sinceramente a capacidade do tratamento e a precisão do produto;



3. Teste-apoio das linearidades da marcação muitas imagens tais como as linhas paralelas, o arco vertical da linha, o diagonal e o circular para detectar o desvio das linearidades do

    produto. Pode ajustar a linha distância, número e tamanho do arco na vontade dentro da área de teste e apoiar mais métodos do apoio tais como a marcação do dois-ponto

    simultaneamente e marcação circular do dois-ponto para encontrar características mais exatas da representação do produto;



4. Sensibilidade teste-pode ajustar o locus diferente da marcação para realizar a marcação do contato ou a marcação do não-contato, a altura da pena do toque à lata do produto

    seja ajustado e ajustado e a altura do controle do contato pode automaticamente ser encontrada;



5. Tremer coordenado teste-ele pode ajustar muitos gráficos do teste na área de teste e ler os dados de cada vez por muitas vezes e calcular o desvio

    valor;



6. deslizando o teste de confiança: pode ajustar muitos gráficos do teste na área de teste e deslizamento de acordo com o momento específico e a sequência de julgar se lá

    é a linha desconexão no teste;



7. Teste de relação sinal-ruído: pelo teste do clique do multi-ponto do produto, pode adquirir o valor do sinal adquirido por IC e calcular a relação de relação sinal-ruído;

    (o apoio do protocolo de IC é precisado)



8. Posicionando a frequência teste-pode tocar e controlar no produto na posição central da área de teste e adquirir dados por muitas vezes calcular

    frequência para que os dados enviem dados;



9. Teste do tempo de resposta: o clique em toda a posição da área e dos controles de teste os painéis de toque e calcula o tempo de resposta do produto apoiar

    teste do tempo de resposta do multi-ponto;



10. Teste do consumo de potência: teste os consumos de potência estáticos e dinâmicos do produto com o módulo do teste do poder do miliwatt-nível da alto-precisão;

      (o apoio do protocolo de IC é precisado)



11. Com função de base de dados forte, pode rapidamente analisar os dados recolhidos para realizar o ligamento do gráfico com os dados, e gera automaticamente vário

      relatórios de teste. Estes relatórios podem ser mudados de acordo com as exigências de usuários diferentes.



12. Com capacidade à prova de idiotas do software, ajuste da autorização e teste da um-chave, é fácil na operação e pode automaticamente julgar a PASSAGEM OU FALHAR

      de acordo com o índice do grupo (valor do desvio) após o teste;



Painel de controle:



Automaticamente a exposição PASSOU ou falha após o teste, o controle de absorção do vácuo, começar e o controle da parada, teste de gerencio da posição de A/B



Especificação:



Modelo	RS-5610V
Teste a amostra	Tela 1pcs 2pcs do CTP (pode ser testada separadamente ou duas amostras são testadas pela volta)
Escala de movimento da linha central X	0~480mm (aproximadamente 19")
Escala de movimento da linha central de Y	0~300mm (aproximadamente 12")
Escala de movimento da linha central de Z	0~50mm
Posicionando o controle da precisão	±0.001mm (±0.00004”)
Linha central X-Y posicionamento repetido  precisão	≤0.01mm (≤0.0004”)
Velocidade X-Y do movimento da linha central	0~500mm/sec
Velocidade do movimento da linha central de Z	0~200mm/sec
Posicionamento repetido linha central de Z  precisão	±0.02mm
Carga integrada do peso	30g, 150g, 250g
Teste o diâmetro principal	Ø3~ Ø15mm variável
Escala análoga & digital da tensão de fonte de alimentação	DC1.2V~5V
Precisão &digital análoga da tensão de fonte de alimentação	±0.02V
Corrente do consumo de potência  escala da detecção	0~500mA
Poder do consumo de potência  precisão da detecção	±1mW
Frequência por aquisição de dados	100kHz, 200kHz, 400kHz settable
Protocolo de comunicação	Ônibus de I2C, porta de série, USB (o cliente fornece o protocolo de comunicação e nós fazemos dados da aquisição da placa de uma comunicação)
Volume do anfitrião	W950xD1050xH1520mm
Peso	Sobre 350kg
Fonte de energia	AC220V 10A ou especificado pelo usuário



Software de controle:









Relatório dos dados de teste, pdf do apoio e Excel





Relatório da análise estatística dos dados





Testes da reunião tais como a precisão do painel de toque da capacidade, tremer, as linearidades e a sensibilidade (o programa padrão do gráfico do teste foi incorporado)
