Lugar de origem: | Made in China |
Marca: | Infinity Machine |
Certificação: | CE, ISO |
Número do modelo: | RS-5610R |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Caso de madeira da exportação padrão com interior manual e video da operação. |
Tempo de entrega: | Enviado em 15 dias após o pagamento |
Termos de pagamento: | D/A, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 200 grupos pelo mês |
Teste a amostra: | Tela 1pcs ou 2pcs do CTP | Escala de movimento da linha central X: | 0~480mm (aproximadamente 19") |
---|---|---|---|
Escala de movimento da linha central de Y: | 0~300mm (aproximadamente 12") | Escala de movimento da linha central de Z: | 0~50mm |
Frequência por aquisição de dados: | 100kHz, 200kHz, 400kHz settable | Dimensão: | 1580x1100x1520mm |
Peso: | sobre 650Kg | Fonte de energia: | AC220V 10A ou especificado pelo usuário |
Realçar: | verificador da tela do lcd,verificador da velocidade de clique |

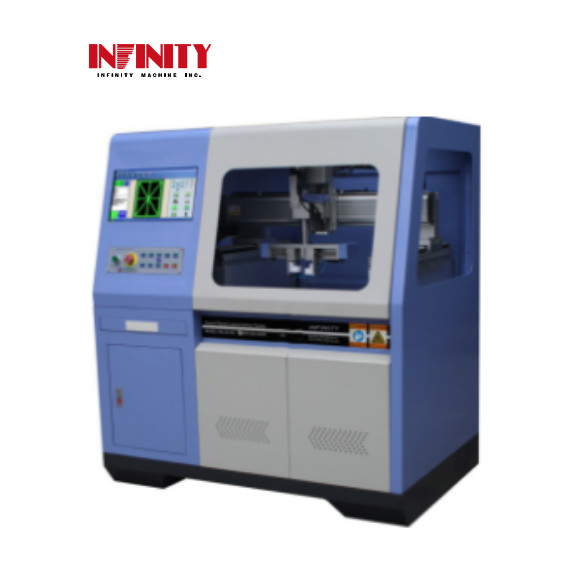

machados infravermelhos do verificador 6 do painel de toque de 100mm/de 170mm com precisão alta
Modelo: RS-5610R
Finalidade:
O verificador multifuncional do painel de toque independentemente pesquisado, desenvolvido e fabricado por nossa empresa é um controle de integração do movimento do produto da alto-tecnologia, um levantamento de dados, uma análise e uma tecnologia estatística, o núcleo de que é o programa de [sistema de controlo do painel de toque] para testar. Tem as vantagens da função forte, da programação simples, da operação conveniente e do preço baixo etc. É aplicável para o tela táctil do CTP, a tela infravermelha, a investigação e desenvolvimento completa do produto da fabricação da máquina (telefone celular e computador etc.) e a detecção do produto.
Patenteie o nenhum: ZL2011 2056 1683.X
Artigos do teste:
1. Testes de desempenho da reunião os vários da fábrica do CTP aos painéis, mudam portos diferentes do protocolo de comunicação para realizar rapidamente os testes de painel
de IC diferente; os testes de máquina completos da reunião do telefone celular e do tablet pc etc., transmitem os dados de teste ao software informático completamente
WIFI para por aquisição de dados, a análise e a contagem e geram relatórios de teste do pdf e do EXCEL;
2. O clique do teste-multi-ponto da precisão do clique em toda a posição da área de teste de acordo com exigências diferentes dos clientes, testa o desvio da posição
de cada clique do ponto e do dois-ponto do apoio simultaneamente para testar sinceramente a capacidade do tratamento e a precisão do produto;
3. Teste-apoio das linearidades da marcação muitas imagens tais como as linhas paralelas, o arco vertical da linha, o diagonal e o circular para detectar o desvio das linearidades do
produto. Pode ajustar a linha distância, número e tamanho do arco na vontade dentro da área de teste e apoiar mais métodos do apoio tais como a marcação do dois-ponto
simultaneamente e marcação circular do dois-ponto para encontrar características mais exatas da representação do produto;
4. Sensibilidade teste-pode ajustar o locus diferente da marcação para realizar a marcação do contato ou a marcação do não-contato, a altura da pena do toque à lata do produto
seja ajustado e ajustado e a altura do controle do contato pode automaticamente ser encontrada;
5. Tremer coordenado teste-ele pode ajustar muitos gráficos do teste na área de teste e ler os dados de cada vez por muitas vezes e calcular o desvio
valor;
6. deslizando o teste de confiança: pode ajustar muitos gráficos do teste na área de teste e deslizamento de acordo com o momento específico e a sequência de julgar se lá
é a linha desconexão no teste;
7. Teste de relação sinal-ruído: pelo teste do clique do multi-ponto do produto, pode adquirir o valor do sinal adquirido por IC e calcular a relação de relação sinal-ruído;
(o apoio do protocolo de IC é precisado)
8. Posicionando a frequência teste-pode tocar e controlar no produto na posição central da área de teste e adquirir dados por muitas vezes calcular
frequência para que os dados enviem dados;
9. Teste do tempo de resposta: o clique em toda a posição da área e dos controles de teste os painéis de toque e calcula o tempo de resposta do produto apoiar
teste do tempo de resposta do multi-ponto;
10. Teste do consumo de potência: teste os consumos de potência estáticos e dinâmicos do produto com o módulo do teste do poder do miliwatt-nível da alto-precisão;
(o apoio do protocolo de IC é precisado)
11. Com função de base de dados forte, pode rapidamente analisar os dados recolhidos para realizar o ligamento do gráfico com os dados, e gera automaticamente vário
relatórios de teste. Estes relatórios podem ser mudados de acordo com as exigências de usuários diferentes.
12. Com capacidade à prova de idiotas do software, ajuste da autorização e teste da um-chave, é fácil na operação e pode automaticamente julgar a PASSAGEM OU FALHAR
de acordo com o índice do grupo (valor do desvio) após o teste;
13. Teste do grau da separação: realize ações da separação e do closing de duas penas do toque, as duas penas do toque pode realizar a separação e o closing paralelos,
separação vertical e closing e separação 45° e closing. Mova as penas do toque para detectar o espaço mínimo da operação entre dois pontos
dos produtos, use cores diferentes para marcar o gráfico e o tela táctil reais para ser o locus do gráfico da marcação, um gesto de 9 dedos
Simulando testes dentro do sistema.
Especificação:
Modelo | RS-5610R |
Teste a amostra |
Tela 1pcs ou 2pcs do CTP (pode ser testada separadamente ou duas amostras são testadas pela volta) |
Escala de movimento da linha central X | 0~480mm (aproximadamente 19") |
Escala de movimento da linha central de Y | 0~300mm (aproximadamente 12") |
Escala de movimento da linha central de Z | 0~50mm |
Posicionando o controle da precisão | ±0.001mm (±0.00004”) |
Linha central X-Y repetida posicionando a precisão |
≤0.01mm (≤0.0004”) |
Velocidade X-Y do movimento da linha central | 0~500mm/sec |
Velocidade do movimento da linha central de Z | 0~200mm/sec |
Posicionamento repetido linha central de Z precisão |
±0.02mm |
Carga integrada do peso | 30g, 150g, 250g |
Teste o diâmetro principal | Ø3~ Ø15mm variável |
Da linha central R de velocidade de rotação | 2~5sec/360° |
O curso máximo de separar a linha central A e as extremidades de B |
100mm ou 170mm |
Velocidade da separação de extremidades de A e de B |
1~50mm/sec |
Fonte de alimentação análoga & digital escala da tensão |
DC1.2V~5V |
Fonte de alimentação &digital análoga precisão da tensão |
±0.02V |
Corrente do consumo de potência escala da detecção |
0~500mA |
Precisão da detecção do poder do consumo de potência |
±1mW |
Frequência por aquisição de dados | 100kHz, 200kHz, 400kHz settable |
Protocolo de comunicação | Ônibus de I2C, porta de série, USB (o cliente fornece o protocolo de comunicação e nós fazemos dados da aquisição da placa de uma comunicação) |
Dimensão (WxDxH) | 1580x1100x1520mm |
Peso | Sobre 650kg |
Fonte de energia | AC220V 10A ou especificado pelo usuário |
Software de controle:
Relatório dos dados de teste, pdf do apoio e Excel
Testes da reunião tais como a precisão do painel de toque da capacidade, tremer, as linearidades e a sensibilidade (o programa padrão do gráfico do teste foi incorporado).
