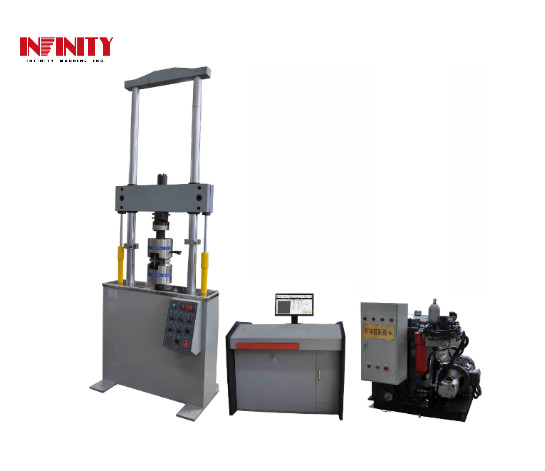

30 KN Servo Máquina de ensaio universal hidráulica para ensaios de propriedades mecânicas 750 mm

30 KN Servo Máquina de ensaio universal hidráulica para ensaios de propriedades mecânicas

Modelo: IN-DF30

Objetivo:

Máquina de ensaio universal hidráulicaÉ um tipo de equipamento amplamente utilizado no ensaio de propriedades mecânicas de materiais e componentes, que pode realizar ensaios de fadiga de tração, compressão, ciclo baixo e ciclo alto.O equipamento está equipado com uma estufa alta e baixa, que pode realizar ensaios mecânicos a diferentes temperaturas e é muito prático.

Como uma das últimas séries de máquinas de teste universal dinâmicas e estáticas desenvolvidas pela nossa empresa, os componentes-chave do hospedeiro, estação de servo de pressão constante, chuck hidráulico, etc.são concebidos e fabricados pela própria empresa, ao mesmo tempo que utiliza os produtos de marcas famosas internacionais e nacionais semelhantes da válvula de servo, componentes de vedação e outras peças-chave compradas,Melhorar significativamente a estabilidade e a fiabilidade do sistemaO desempenho de toda a máquina é equivalente ao nível técnico dos produtos avançados internacionais, e é um equipamento de teste muito confiável.

Especificações:

1. Força máxima de ensaio estática: ± 30 kN.

2Força de ensaio dinâmica máxima: ±30 kN; flutuação dinâmica: ≤ ± 1% FS.

3Amplitude máxima do atuador: ±75 mm, indicando precisão ± 0,5% FS.

4Frequência máxima: 20Hz / 50Hz / 50-100Hz.

5Modo de controlo: modos de controlo de carga, de curso e de deformação, principalmente ondas de ensaio: suportadas por controlador (incluindo ondas senoidais, onda quadrada,

onda triangular, onda oblíqua e onda de entrada externa).

6Espaço máximo de ensaio: 750 mm (incluindo o parafuso).

7Distância entre colunas: 600 mm.

8. Especificação da estação de servo-bomba de tensão constante:

Fluxo ≥ 37L/min, 21Mpa, 380V de três fases.

9- Distância de fixação da amostra: comprimento da amostra plana é de 0 a 26 mm;

O diâmetro da amostra redonda é de 5-31 mm.

Descrição do programa:

A máquina de ensaio universal hidráulica é composta pela máquina principal ((actuador servo linear de 200KN), por uma válvula de pressão hidráulica, por um módulo de condução de pressão hidráulica,um conjunto de estações de servo-bomba de tensão constante ((fluxo é de 90L/min e pressão do sistema é de 21MPa), servocontrolador totalmente digital de um único canal, impressora de computador, software de ensaio e outros acessórios necessários.

1.Máquina principal

A máquina principal possui estrutura de quadro de coluna dupla, com um atuador de servo liner de 30KN por baixo dentro da estrutura da máquina principal.Forçado chuck de pressão hidráulica é montado, respectivamente, na viga e na parte superior do pistão actuadorO ajustamento da viga utiliza elevação hidráulica, fixação hidráulica e estrutura elástica, garantindo a estabilidade e fiabilidade da viga no ensaio.e certificar-se de que o feixe está bloqueado e imóvel no estado sem testeA superfície exterior da coluna adota processo de cromo duro galvanizado, melhorando efetivamente a capacidade de resistência ao desgaste da coluna, bem como a capacidade anti-corrosição,Também torna a aparência da máquina principal melhor.

A máquina principal possui características de estrutura compacta, viga de elevação suave, estante rígido, fixação confiável de amostras, boa capacidade de centralização e fácil montagem e fixação;e equipados com vários agarres e dispositivos de ensaio do ambiente, as suas funções de ensaio podem ser alargadas.

2.Actuador:

O atuador de servo-liner é o componente principal da máquina de teste, a máquina produz força de teste através do atuador.montado debaixo da máquina-máquina, composto por um corpo de actuador, um módulo de controlo da pressão hidráulica e um sensor.

3.Força hidráulica a pressão:

A função da válvula de pressão hidráulica é a fixação do espécime, e é composta por corpo de fixação, pistão de fixação,Maxilar e acessórios relacionados. O cilindro de óleo de fixação está incorporado no corpo da fixação, adotando o método de fixação bidirecional, independentemente da mudança de largura da amostra, pode sempre garantir a concentricidade da amostra.Combinações de pistão de fixação e de carroceria de fixação, o espaço livre de ajuste é menor, tornando a vida útil do corpo do dispositivo mais longa.

Faixa de fixação da amostra: largura da amostra plana é de 0~26 mm

Largura da amostra redonda é de 5 ~ 31 mm

4.Estação de bomba de tensão constante:

A estação de bombeamento é composta principalmente de base, tanque de óleo, sistema de gerador de bomba de óleo,

Bloco de válvulas, tubulação e sistema de arrefecimento.

5. Servocontrolador de canal único totalmente digital:

5.1- quantidade do canal de controlo: um, incluindo este circuito de controlo de circuito fechado da força de ensaio, O sistema tem um sistema de controlo de deslocamento e de deformação.

Aperturbado suaveFunção de transferência em modo de controlo.

5.2. Software de controlo da máquina de ensaio servo-dinâmico eletro-hidráulico (sistema):

Software de teste multifunção: é um software de teste com forte flexibilidade e função completa, os usuários podem projetar um método de teste especial através dele sem programação.Este software pode fazer várias funções de controle, função de recolha de dados e outras funções variadas do servocontrolador num painel no caminho dos ícones, de modo a que os utilizadores possam arrastar estes ícones de função para o painel definido no ensaio,e combiná-los livremente de acordo com as necessidades, pode, assim, realizar o ensaio de acordo com os métodos definidos pelos utilizadores.

Imagem:

A nossa sala de exposições:

Apoio e Serviços:

Apoio técnico e serviços

Estamos empenhados em fornecer aos nossos clientes um apoio técnico e serviços excepcionais.

Oferecemos uma gama completa de serviços para garantir que o seu produto seja submetido a testes rigorosos e controlo de qualidade.

• Fornecemos aconselhamento e assistência técnica, desde a consulta inicial até à entrega do produto.
• Oferecemos uma variedade de serviços personalizados para atender às suas necessidades específicas.
• Oferecemos serviços de instalação e instalação.
• Oferecemos serviços de formação e manutenção.
• Oferecemos peças sobressalentes e serviços de abastecimento de consumíveis.

A nossa equipa de especialistas dedica-se a fornecer o melhor suporte técnico e serviços para as nossas máquinas de ensaio.

Embalagem e transporte:

A nossa máquina de ensaio será embalada em caixas de papelão e/ou caixas adequadas. Os produtos serão enviados utilizando métodos de transporte padrão, tais como frete aéreo, frete marítimo ou transporte terrestre.Quaisquer requisitos especiais de transporte devem ser discutidos com o fornecedor antes da compra.

O cliente é responsável por todos os direitos de importação, impostos e/ou outras taxas associados às mercadorias.

Perguntas frequentes:

1. Como escolher a máquina de ensaio de compressão mais adequada?

A nossa equipa profissional dar-lhe-á a melhor sugestão desde que digaQue tipo de teste é este?necessidade

O que fazer e as especificações necessárias.

2Aceita o serviço de personalização?

Sim, é claro que não só podemos oferecer máquinas padrão, mas também máquinas personalizadas de acordopara

Não hesite em nos dizer o que precisa, faremos o nosso melhor para satisfazer as suas necessidades.

3Podemos visitar a sua fábrica antes da encomenda?

Sim, bem-vindo a visitar a nossa fábrica.

4Já teve clientes do nosso país antes?

Agora as nossas máquinas de teste foram vendidas para mais de 30 países, como EUA, Canadá, Rússia,Reino Unido,

Portugal, Itália, Alemanha, União Europeia, Índia, Paquistão, Filipinas, Cingapura, Tailândia eVietname,

Irão, Brasil... e assim por diante.

5E a tua garantia?

Geralmente, a nossa garantia é de um ano.e

As peças são necessariamente trocadas, os nossos engenheiros podem ir ao seu lugar para um melhor serviço.

6Que tal a embalagem para a máquina, está protegida durante o transporte?

A nossa máquina está embalada em papelão de madeira de exportação padrão, não será danificada.Muitos

máquinas de ensaio no estrangeiro por via marítima ou aérea sem danos.

7.Como instalar e utilizar o produto?

O produto é enviado com instruções de utilização e vídeo em inglêsversão.
